Cos'è la resistenza alla fatica?

La resistenza alla fatica è la capacità di un materiale di resistere a cicli di sollecitazione ripetuti senza rompersi o rompersi. Circa il 90% dei guasti ai componenti delle macchine deriva dallo sviluppo di cricche da fatica, rendendo questa proprietà essenziale per qualsiasi componente sottoposto a carico ciclico-dalle ali degli aerei ai componenti del motore.

Il termine si applica a più campi. Nell'ingegneria dei materiali, determina la durata della sopravvivenza delle parti metalliche sotto carichi alternati. Nei processi di produzione comestampaggio ad iniezione di metalli, la resistenza alla fatica influenza direttamente la longevità e l'affidabilità delle parti nelle applicazioni più impegnative.

Comprendere la fatica dei materiali

L'affaticamento del materiale si verifica quando il carico ripetuto crea danni microscopici che si accumulano nel tempo. A differenza della rottura statica che avviene alla massima capacità di carico, la rottura per fatica si sviluppa a livelli di sollecitazione ben al di sotto della resistenza a trazione ultima del materiale.

Ogni ciclo di carico-sia esso di trazione, compressione o flessione-genera piccole aree di deformazione localizzata. Queste sollecitazioni si concentrano su difetti interni, imperfezioni superficiali o discontinuità geometriche. Nel corso di migliaia o milioni di cicli, questo danno accumulato dà origine a crepe che si propagano attraverso il materiale fino a quando non si verifica un guasto improvviso.

Il processo si svolge in tre fasi: inizio della fessura nei punti di concentrazione delle tensioni, lenta propagazione della fessura attraverso la struttura del materiale e rapida frattura finale una volta che la sezione trasversale rimanente- non è più in grado di sostenere il carico applicato.

Fattori chiave che influenzano la resistenza alla fatica

Ampiezza dello stress e stress medio

L'entità della variazione dello stress conta più dei valori assoluti dello stress. I materiali possono sopportare cicli indefiniti quando lo stress rimane al di sotto del limite di fatica, in genere sopravvivendo a oltre 10 milioni di cicli e raggiungendo potenzialmente i 500 milioni. Ampiezze di sollecitazione più elevate riducono drasticamente la durata a fatica.

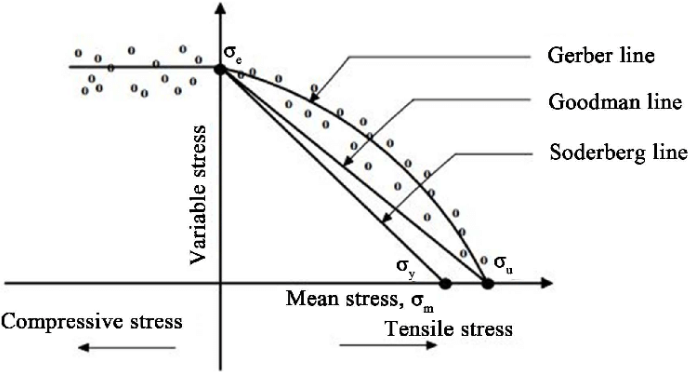

Anche lo stress medio-lo stress medio durante un ciclo-incide sulle prestazioni. Le sollecitazioni medie di trazione riducono la vita a fatica, mentre le sollecitazioni medie di compressione possono estenderla. Questa relazione, descritta dalla relazione Goodman-Soderberg, aiuta gli ingegneri a prevedere i guasti in condizioni di carico complesse.

Proprietà dei materiali e microstruttura

L'aumento della resistenza attraverso elementi di lega, lavorazione a freddo o trattamento termico può aumentare il numero di cicli prima della formazione di crepe. Tuttavia, c’è un equilibrio da trovare. La resistenza estremamente elevata a volte riduce la resistenza alla frattura, rendendo i materiali più fragili.

Le caratteristiche microstrutturali svolgono un ruolo critico. La dimensione dei grani influisce sulla resistenza alla propagazione delle cricche-i grani più fini generalmente migliorano le prestazioni a fatica. Le inclusioni, che sono particelle non metalliche derivanti dai processi di fusione e colata, agiscono come concentratori di stress e siti di inizio delle cricche. I materiali premium utilizzano una lavorazione speciale per ridurre al minimo questi difetti.

Condizione della superficie

La rugosità superficiale crea concentrazioni di stress che riducono i cicli di innesco delle cricche rispetto alle superfici lisce-più ruvida è la superficie, peggiore è la resistenza alla fatica. I metodi di produzione lasciano caratteristiche superficiali diverse. Le superfici lavorate differiscono dalle superfici fuse o stampate per rugosità e modelli di sollecitazione residua.

I trattamenti superficiali possono migliorare notevolmente la resistenza alla fatica. La pallinatura, la nitrurazione e la cementazione creano tensioni residue di compressione che impediscono l'innesco di cricche. Questi processi spingono i limiti di fatica più in alto senza modificare il materiale di base.

Fattori ambientali

La temperatura influenza estremamente il comportamento a fatica. Le alte temperature provocano il deterioramento delle proprietà dei materiali e la temperatura massima dei componenti ha un impatto maggiore sulla durata a fatica termica rispetto all'intervallo di temperature. Le temperature fredde possono rendere fragili i materiali, modificando le modalità di guasto.

Gli ambienti corrosivi accelerano i danni da fatica attraverso la tensocorrosione. La combinazione di stress meccanico e attacco chimico produce guasti a livelli di stress inferiori e in tempi più brevi rispetto a quanto causerebbero entrambi i fattori presi singolarmente.

Misurazione della resistenza alla fatica

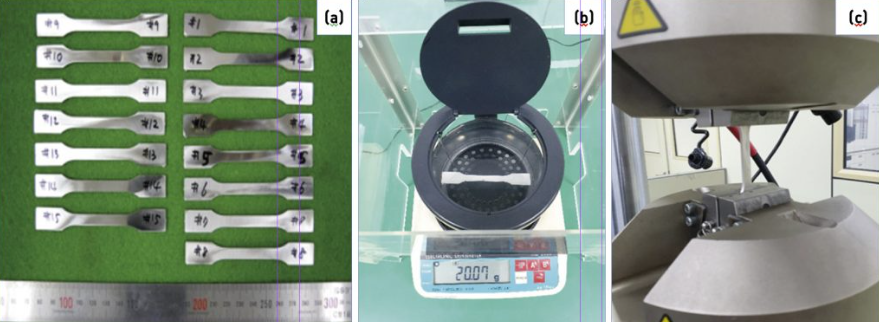

Gli ingegneri utilizzano metodi di prova standardizzati per quantificare la resistenza alla fatica e generare dati di progettazione affidabili.

Test della curva S-N

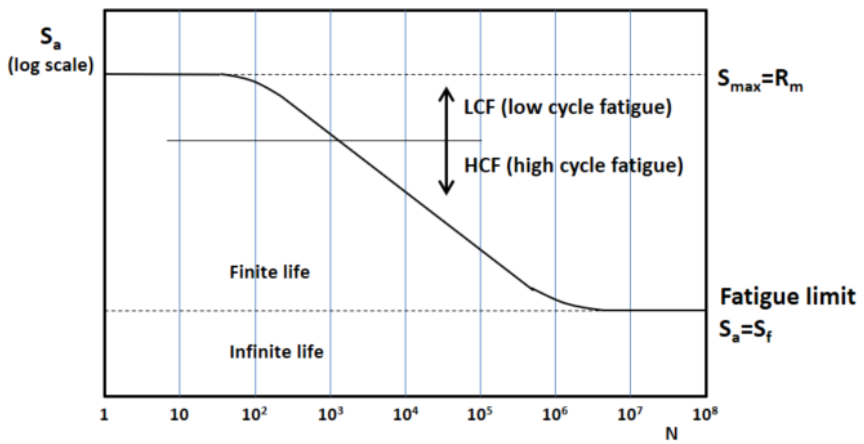

La curva S-N della durata a fatica traccia la massima sollecitazione a fatica rispetto al numero di cicli di carico fino al cedimento, con la sollecitazione come scala lineare e i cicli come scala logaritmica. I provini vengono sottoposti a carichi ciclici a diversi livelli di sollecitazione per misurare i punti di cedimento.

Per ciascun livello di stress, vengono testati più campioni per tenere conto della variazione naturale. La curva risultante mostra come la riduzione dello stress prolunga la vita dei componenti. Alcuni materiali, in particolare gli acciai, presentano un limite di fatica distinto-un livello di stress al di sotto del quale il materiale teoricamente sopravvive a cicli infiniti.

Le leghe di alluminio si comportano diversamente, non mostrando alcun chiaro limite di fatica poiché le loro curve S-N continuano a diminuire con l'aumentare dei cicli. Ciò significa che i componenti in alluminio alla fine si guastano indipendentemente dal livello di sollecitazione, proprio a conteggi di cicli più elevati per sollecitazioni inferiori.

Test del tasso di crescita delle cricche

Le prove di crescita delle cricche a fatica monitorano la velocità con cui le cricche si propagano sotto carico ciclico, misurando in genere milioni di cicli di carico. I provini di tensione compatti con intagli iniziali consentono una misurazione precisa dell'avanzamento della fessura per ciclo.

La relazione tra il tasso di crescita delle cricche (da/dN) e l'intervallo del fattore di intensità dello stress (ΔK) segue modelli prevedibili descritti dalla Legge di Parigi. Questi dati aiutano gli ingegneri a prevedere la durata rimanente dei componenti dopo aver rilevato le crepe durante le ispezioni.

I test vengono eseguiti su macchine servo-idrauliche in grado di controllare con precisione il carico. Le frequenze di carico rimangono basse, in genere 1-20 Hz, per evitare che il riscaldamento del campione possa influenzare i risultati. Le camere ambientali controllano la temperatura, l'umidità e le condizioni atmosferiche durante i test.

Sforzo-Test di vita

La fatica a ciclo basso- prevede meno di 10.000 cicli ma sollecitazioni più elevate che causano deformazione plastica. I test di deformazione-controllati misurano questo comportamento poiché i calcoli della sollecitazione elastica diventano non validi sotto la deformazione plastica.

Le curve di vita-della deformazione tracciano l'ampiezza della deformazione rispetto ai cicli fino al cedimento. Questo approccio è adatto ad applicazioni come recipienti a pressione o componenti di turbine che subiscono una significativa deformazione plastica durante il servizio.

Materiale-Prestazioni a fatica specifiche

Diversi materiali tecnici mostrano caratteristiche di fatica distinte che influenzano la scelta dell'applicazione.

Acciaio

Gli acciai mostrano eccellenti proprietà a fatica con chiari limiti di resistenza. I valori tipici di resistenza alla fatica dell'acciaio consentono la progettazione attorno a concetti di durata infinita quando si opera al di sotto del limite di fatica. Le varianti in acciaio al carbonio, acciaio legato e acciaio inossidabile offrono ciascuna diversi compromessi in termini di resistenza-corrosione-costi.

Il trattamento termico influisce in modo significativo sulle prestazioni a fatica dell'acciaio. La tempra e il rinvenimento aumentano la robustezza e la resistenza alla fatica. L'indurimento superficiale mediante cementazione o nitrurazione crea sollecitazioni di compressione favorevoli sulle superfici- soggette a fessurazioni.

Leghe di alluminio

L'eccellente rapporto-resistenza-peso dell'alluminio lo rende prevalente nelle applicazioni aerospaziali e automobilistiche. La lega di alluminio 2024 dimostra una resistenza alla fatica di 138-207 MPa a 100 milioni di cicli, rendendola adatta per strutture aeronautiche che richiedono elevate prestazioni di fatica.

La mancanza di un vero limite di fatica significa che i componenti in alluminio necessitano di un'attenta gestione del ciclo di vita-. Gli ingegneri specificano gli intervalli di ispezione e i programmi di pensionamento in base alla prevista crescita delle crepe. La resistenza alla fatica varia in modo significativo tra le leghe di alluminio a seconda della composizione, del trattamento termico e della lavorazione, con valori tipici che vanno da 85 a 135 MPa per 10 milioni di cicli.

Leghe di titanio

Il titanio e le sue leghe eccellono nelle applicazioni biomediche grazie al basso modulo di Young, alla forte resistenza alla fatica e all'inerzia chimica-superando l'acciaio inossidabile e le leghe di cobalto negli impianti a lungo-termine. Ti-6Al-4V, la lega di titanio più comune, mostra tipicamente una resistenza alla fatica di 450-590 MPa a 10 milioni di cicli.

La resistenza intrinseca del titanio all'innesco e alla propagazione delle cricche, combinata con un'eccellente resistenza alla corrosione, giustifica il suo costo più elevato nelle applicazioni critiche. Componenti aerospaziali, impianti medici e hardware marino sfruttano queste proprietà.

Materiali compositi

I compositi offrono un'eccellente resistenza alla fatica con una buona tenacità alla frattura che, a differenza dei metalli, aumenta con la resistenza. I polimeri rinforzati con fibre-resistono alla fatica attraverso meccanismi diversi rispetto alla delaminazione dei metalli e alla rottura delle fibre anziché alla propagazione delle cricche.

La dimensione del danno critico nei compositi supera quella dei metalli, garantendo una maggiore tolleranza al danno. Le pale dei rotori degli elicotteri utilizzano sempre più materiali compositi anziché metallici proprio a causa delle proprietà di fatica superiori combinate con il risparmio di peso.

Resistenza alla fatica nello stampaggio a iniezione di metalli

Lo stampaggio a iniezione di metalli produce componenti dalla forma complessa- con proprietà che si avvicinano a quelle dei materiali lavorati, ma le prestazioni a fatica richiedono un'attenta considerazione.

Impatto del processo MIM sulle proprietà della fatica

L'acciaio inossidabile MIM 17-4 PH raggiunge una resistenza alla fatica di 500 MPa a 10 milioni di cicli, leggermente inferiore rispetto alle versioni fuse o lavorate a causa della dimensione del grano maggiore e della porosità residua dalla sinterizzazione. Il processo di metallurgia delle polveri crea intrinsecamente una certa porosità, raggiungendo in genere una densità teorica del 92-98%.

Le parti MIM che raggiungono una densità di circa il 98% dimostrano una migliore resistenza alla fatica, durezza e durata grazie alla loro struttura ad alta-densità. Un adeguato controllo del processo durante la miscelazione delle materie prime, lo stampaggio a iniezione, il deceraggio e la sinterizzazione influiscono direttamente sulla densità finale e sulle conseguenti prestazioni a fatica.

I pori interni, anche al 2-8% del volume, agiscono come concentratori di stress simili alle inclusioni nei metalli fusi. Questi difetti riducono la durata a fatica rispetto al materiale lavorato completamente denso. Tuttavia, la fabbricazione MIM eccelle laddove sono richieste densità quasi totale, elevata resilienza agli urti, tenacità alla frattura e resistenza alla fatica.

Vantaggi per le applicazioni critiche-di fatica

I prodotti MIM raggiungono una densità relativa del 92-98% con elevate proprietà meccaniche tra cui resistenza, durezza, allungamento, buona resistenza all'usura, resistenza alla fatica e struttura uniforme. Il processo consente:

Geometrie complesse senza lavorazione

La produzione tradizionale introduce rugosità superficiale e segni di utensile che diventano siti di origine delle cricche. MIM produce componenti di forma quasi-netta-con finitura superficiale controllata, potenzialmente 32 RMS o superiore. L'eliminazione delle operazioni di lavorazione secondaria riduce la fatica-degradando i difetti superficiali.

Libertà di progettazione per la distribuzione dello stress

Gli ingegneri possono progettare funzionalità che ottimizzano la distribuzione delle sollecitazioni-raggi generosi nelle transizioni, l'eliminazione degli angoli acuti e il posizionamento strategico dei materiali. Queste ottimizzazioni sarebbero proibitivamente costose o impossibili con la lavorazione convenzionale.

Flessibilità dei materiali

Sebbene l'ampia selezione di materiali del MIM sia vantaggiosa, il processo crea componenti estremamente durevoli e resistenti alla fatica-, soprattutto quando si utilizzano miscele di materiali robusti come carburi cementati e cermet che resistono alla frattura in condizioni intense. Le formulazioni di leghe personalizzate possono soddisfare requisiti di fatica specifici.

Considerazioni sulla progettazione

La consistenza dello spessore delle pareti è più importante nel MIM rispetto allo stampaggio a iniezione di plastica. Le pareti uniformi favoriscono una sinterizzazione uniforme e riducono al minimo le tensioni residue che potrebbero ridurre la durata a fatica. Angoli acuti e bruschi cambiamenti della sezione trasversale-creano concentrazioni di stress-raggi generosi che aiutano a mantenere le prestazioni a fatica.

La post-elaborazione può migliorare le proprietà di fatica MIM. Il trattamento termico regola la microstruttura e allevia le tensioni residue. Le finiture superficiali come la burattatura, la lucidatura o la pallinatura migliorano le condizioni della superficie e introduce benefiche sollecitazioni di compressione.

La tecnologia MIM produce parti che raggiungono circa il 90% della resistenza del materiale forgiato, rendendola adatta a molte applicazioni sensibili alla fatica-dove il divario prestazionale del 10% è accettabile dati i vantaggi della complessità geometrica e l'efficacia in termini di costi-del MIM nella produzione in serie.

Migliorare la resistenza alla fatica nella progettazione

Gli ingegneri utilizzano molteplici strategie per estendere la durata a fatica dei componenti oltre la semplice selezione dei materiali.

Riduzione dello stress

La resistenza alla fatica è inversamente proporzionale allo stress applicato-a volte il miglioramento più semplice deriva dalla riduzione del carico o dall'aumento-della sezione trasversale. La riprogettazione dei componenti spesso fornisce risultati migliori rispetto ai materiali esotici.

L'analisi del percorso di carico identifica le regioni-ad alto stress. La ridistribuzione del materiale dalle aree a basso-stress a quelle ad alto-stress migliora la resistenza alla fatica senza aggiungere peso. L'analisi degli elementi finiti individua le concentrazioni di stress nelle prime fasi della progettazione, consentendo il perfezionamento della geometria prima della prototipazione.

Eliminare i concentratori di stress

Intagli, fori, modifiche-della sezione trasversale e segni sulla superficie concentrano lo stress e riducono la durata a fatica. Le linee guida di progettazione includono:

Raggi di raccordo generosi nelle transizioni-raggi più grandi distribuiscono lo stress su aree più ampie. Quando possibile, il raggio del raccordo dovrebbe essere almeno il 10-20% della dimensione della sezione adiacente.

Evitare angoli interni vivi in ​​cavità o tasche. Anche i raggi piccoli (0,5-1 mm) riducono sostanzialmente la concentrazione delle sollecitazioni rispetto agli spigoli vivi.

Posizionamento di fori e ritagli lontano da-aree ad alto stress. Quando sono necessari fori nelle aree caricate, l'aggiunta di rinforzi o l'utilizzo di fori ellittici allineati al flusso di sollecitazione riduce la concentrazione.

I segni di identificazione della superficie dovrebbero utilizzare un'incisione chimica o una stampa delicata piuttosto che un'incisione profonda che crea siti di inizio di crepe.

Selezione e lavorazione dei materiali

La selezione di materiali con proprietà di fatica favorevoli per i livelli di stress e l'ambiente dell'applicazione fornisce le basi per la resistenza alla fatica. Ma la lavorazione determina se i materiali raggiungono le loro prestazioni potenziali.

Il controllo delle inclusioni durante la fusione e la fusione elimina i siti dei difetti. I materiali di qualità-Premium specificano i contenuti e le dimensioni massime di inclusione. La fusione sotto vuoto o speciali processi di raffinazione riducono le impurità.

Il trattamento termico ottimizza la microstruttura per la resistenza alla fatica. La struttura della grana fine e uniforme generalmente migliora le prestazioni. L'indurimento per precipitazione in leghe come l'acciaio inossidabile 17-4 PH o l'alluminio 7075 sviluppa resistenza senza eccessiva fragilità.

Miglioramento della superficie

I trattamenti superficiali creano tensioni residue di compressione che devono essere superate prima che le tensioni di trazione possano innescare fessurazioni. La pallinatura bombarda le superfici con piccoli mezzi sferici, operando-indurendo lo strato superficiale. L'intensità e la copertura della pallinatura influiscono sulla profondità e sull'entità dello stress di compressione.

La nitrurazione o la cementazione diffondono azoto o carbonio nelle superfici dell'acciaio, creando strati duri e resistenti all'usura-. Questi trattamenti introducono contemporaneamente sollecitazioni di compressione benefiche e aumentano la durezza superficiale contro l'usura da sfregamento-un altro meccanismo di fatica.

La lucidatura riduce la rugosità superficiale al di sotto dei segni di lavorazione. Anche se costoso per le aree di grandi dimensioni, il miglioramento strategico nei punti critici ad alto stress-fornisce un miglioramento della fatica-efficace in termini di costi.

Applicazioni e fallimenti-nel mondo reale

La comprensione della resistenza alla fatica passa da accademica a critica quando i guasti causano conseguenze catastrofiche.

Applicazioni aerospaziali

I componenti degli aerei sono sottoposti a sollecitazioni periodiche dovute al decollo, all'atterraggio e ai carichi di volo che inizialmente non deformano il materiale ma alla fine causano un indebolimento microscopico e poi macroscopico. Gli standard di aeronavigabilità impongono-test di fatica su vasta scala prima della certificazione dell'aeromobile.

Gli aerei commerciali vengono sottoposti ad analisi dettagliate della fatica durante la progettazione. La cronologia di carico prevista di ogni componente è modellata lungo la vita utile dell'aeromobile. Le strutture critiche hanno più percorsi di carico, quindi il guasto di un singolo-componente non causa un collasso catastrofico.

I programmi di manutenzione derivano dai calcoli della vita a fatica. Le ispezioni rilevano le crepe prima che raggiungano dimensioni critiche. Guasti storici come l'incidente del 1957 dell'aereo del presidente filippino Magsaysay a causa di un guasto al motore dovuto alla fatica del metallo, la perdita di una pala del rotore principale nel 1968 a causa di un guasto per fatica e la separazione del motore del volo American Airlines 191 del 1979 attribuita a danni da fatica nella struttura del pilone dimostrano le gravi conseguenze di una gestione inadeguata della fatica.

Componenti automobilistici

Gli alberi a gomiti sono un esempio di parti automobilistiche-critiche legate alla fatica. Gli alberi a gomiti sono sottoposti a gravi carichi ciclici nei generatori diesel, nei motori marini, nei motori dei veicoli e nei compressori alternativi, e la progettazione scadente è la causa principale dei danni all'albero. La laminazione del raccordo dell'albero motore migliora la resistenza alla fatica introducendo sollecitazioni di compressione nella transizione critica dal raccordo-al-perno.

I componenti delle sospensioni sono sottoposti a carichi di ampiezza variabile dovuti alle irregolarità della strada. La progettazione deve sopportare carichi estremi e sopravvivere a milioni di cicli di carico più piccoli. I bracci delle sospensioni in alluminio pressofuso, le molle in acciaio stampato e i fusi a snodo in acciaio forgiato rappresentano ciascuno diverse combinazioni di materiali-processi ottimizzate per prestazioni di fatica e costi.

Dispositivi biomedici

Le leghe di titanio superano le prestazioni dell'acciaio inossidabile e delle leghe di cobalto per gli impianti a lungo-termine grazie al basso modulo di Young, alla forte resistenza alla fatica e all'inerzia chimica. Le protesi dell'anca e del ginocchio devono sopravvivere a decenni di carico ciclico derivante dalla camminata, dalla corsa e dalle attività quotidiane.

Gli steli delle protesi dell'anca subiscono carichi di flessione ad ogni passo. L'interfaccia osso-dell'impianto crea una concentrazione di stress nel punto in cui lo stelo entra nell'osso. I trattamenti superficiali e l'attenta progettazione della geometria dello stelo distribuiscono queste sollecitazioni per prevenire cedimenti per fatica che richiederebbero un intervento chirurgico di revisione.

Gli impianti dentali si sottopongono alla forza masticatoria centinaia di volte al giorno. I protocolli di prova a fatica simulano anni di servizio in test di laboratorio accelerati, applicando milioni di cicli di carico per convalidare i progetti prima dell'uso clinico.

Domande frequenti

In che modo la resistenza alla fatica è diversa dalla resistenza alla trazione?

La resistenza alla trazione misura la resistenza di un materiale alla rottura sotto un singolo carico in continuo aumento. La resistenza alla fatica misura per quanto tempo un materiale sopravvive a carichi ripetuti a livelli di sollecitazione inferiori alla sua resistenza a trazione. Un materiale potrebbe avere un'elevata resistenza alla trazione ma una scarsa resistenza alla fatica se la sua microstruttura consente la propagazione delle cricche sotto carico ciclico.

Cosa fa sì che alcuni materiali abbiano una migliore resistenza alla fatica rispetto ad altri?

Molti fattori determinano la resistenza alla fatica. I materiali con strutture a grana fine e uniforme resistono meglio alla propagazione delle cricche rispetto ai materiali a grana-grossa. I materiali duttili che possono deformarsi localmente e smussare le punte delle cricche mostrano prestazioni di fatica superiori rispetto ai materiali fragili. L'assenza di inclusioni, vuoti e altri difetti elimina i siti di inizio delle cricche. La capacità di formare strati protettivi di ossido, come fa il titanio, può rallentare la crescita delle crepe in ambienti corrosivi.

È possibile migliorare la resistenza alla fatica dopo la produzione di una parte?

Sì, diversi trattamenti post-produzione migliorano la resistenza alla fatica. La pallinatura, la pallinatura con shock laser o il trattamento con impatto a ultrasuoni introducono sollecitazioni superficiali di compressione. Il trattamento termico può alleviare le tensioni residue dannose e ottimizzare la microstruttura. L'indurimento superficiale tramite nitrurazione o cementazione crea strati resistenti all'usura-con tensioni residue benefiche. Anche un'attenta lucidatura delle aree critiche ad alto stress- può prolungare la durata a fatica rimuovendo i difetti superficiali.

In che modo gli ingegneri testano la resistenza alla fatica?

Le prove di fatica standard utilizzano macchine servo-idrauliche o elettromagnetiche per applicare carichi ciclici ai provini. I test di stress-life (S-N) applicano diversi livelli di stress a gruppi di campioni e registrano i cicli fino al cedimento, generando curve che prevedono le prestazioni. Il test sulla crescita delle crepe monitora la velocità con cui le crepe pre{5}}esistenti si estendono sotto carico ciclico, fornendo dati per l'analisi della tolleranza al danno. I test dei componenti su-scala completa convalidano i progetti con sequenze di caricamento realistiche prima di mettere in servizio i prodotti.

La comprensione della resistenza alla fatica guida la selezione dei materiali, l'ottimizzazione della progettazione e la pianificazione della manutenzione in tutti i settori. Sebbene la perfetta immunità alla fatica rimanga impossibile, l’applicazione ponderata dei principi della scienza dei materiali, dei processi di produzione come lo stampaggio a iniezione dei metalli e delle tecniche di progettazione crea componenti che soddisfano in modo sicuro i cicli di vita previsti. Il 90% dei guasti delle macchine attribuiti alla fatica sottolinea il motivo per cui questa proprietà merita un'attenta attenzione da parte di ingegneri, produttori e personale di manutenzione.
