Che cosa sono le macchine per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione sono apparecchiature industriali che producono parti in plastica fondendo materiale termoplastico e iniettandolo ad alta pressione nella cavità dello stampo. Queste macchine combinano quattro sistemi critici-unità di iniezione, unità di bloccaggio, meccanismo di azionamento e sistema di controllo-per trasformare pellet di plastica grezza in componenti finiti che vanno dai tappi di bottiglia ai cruscotti delle automobili.

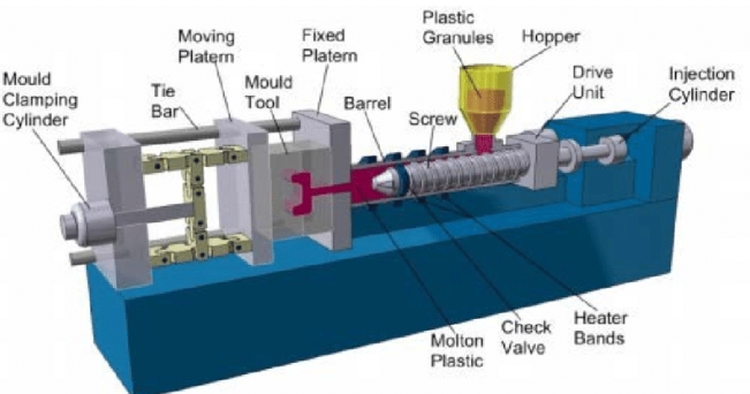

Componenti principali e principi operativi

Ogni macchina per lo stampaggio a iniezione funziona attraverso un sistema integrato di componenti specializzati che lavorano in sequenza.

ILunità di iniezionegestisce la trasformazione dei materiali. I pellet di plastica grezza entrano attraverso una tramoggia, quindi viaggiano in un barile riscaldato dove le temperature raggiungono i 200-300 gradi a seconda del materiale. Una vite alternativa svolge una duplice funzione: ruota per sciogliere e miscelare la plastica attraverso l'attrito e il riscaldamento esterno, quindi si muove linearmente in avanti per spingere il materiale fuso attraverso un ugello nello stampo.

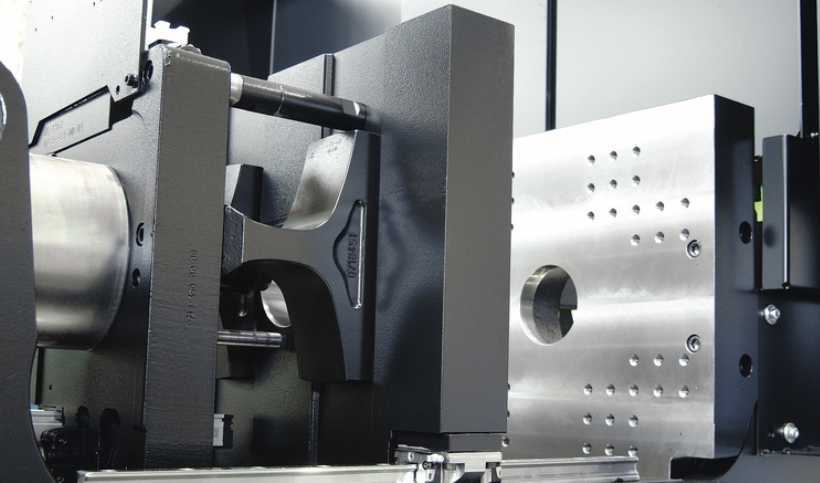

ILunità di bloccaggiofissa lo stampo e fornisce la forza necessaria per mantenerlo chiuso durante l'iniezione. Le macchine moderne generano forze di bloccaggio da 46 tonnellate a oltre 5.000 tonnellate, misurate in base all'area proiettata del pezzo. Due piastre-una fissa e una mobile-comprimono insieme le metà dello stampo. I tiranti collegano queste piastre e guidano il movimento, anche se recenti innovazioni hanno introdotto design senza tiranti-che consentono stampi più grandi su macchine più piccole.

ILsistema di controllofunziona come il cervello operativo della macchina. I controller basati su microprocessore- monitorano e regolano la temperatura in più zone del cilindro, la velocità e la pressione di iniezione, il tempo di raffreddamento e la forza di bloccaggio. I sistemi avanzati ora incorporano connettività IoT e algoritmi AI per la manutenzione predittiva e l'ottimizzazione dei processi in tempo reale-.

Tipi di macchine: comprensione delle tecnologie di azionamento

Le macchine per lo stampaggio a iniezione sono classificate principalmente in base al loro sistema di azionamento. Le macchine idrauliche hanno dominato il mercato finché Nissei Plastic Industrial non ha introdotto la prima macchina completamente elettrica nel 1983.

Macchine idraulicheutilizzare fluido idraulico sotto pressione per alimentare tutti i movimenti. Rappresentavano il 51,1% del mercato nel 2024, apprezzati per la loro capacità di generare forze di serraggio estremamente elevate necessarie per parti grandi e complesse. Un tipico sistema idraulico può fornire 3-4 tonnellate per pollice quadrato di forza di serraggio. Tuttavia, le pompe idrauliche funzionano continuamente, consumando circa 2,5 kWh all’ora anche durante i periodi di inattività. I costi iniziali vanno da $ 3.000 a oltre $ 100.000, con una durata prevista di 7-10 anni se adeguatamente mantenuta.

Macchine elettrichesostituito il fluido idraulico con servomotori che controllano ciascuna funzione in modo indipendente. Le macchine elettriche riducono il consumo energetico di 0,73 kWh per ogni chilogrammo di plastica prodotta, riducendo i costi operativi del 50-70% rispetto ai modelli idraulici. Offrono precisione superiore-mantenendo ripetutamente tolleranze entro ±0,001 pollici-tempi di ciclo più rapidi e funzionamento più silenzioso. Questi vantaggi li rendono ideali per gli ambienti sterili nella produzione medica e farmaceutica. I prezzi partono da circa $ 5.000 e possono superare i $ 200.000 per le unità su scala industriale, ma in genere durano 20+ anni con una manutenzione minima.

Macchine ibrideunire la potenza idraulica con il controllo elettrico. Impiegano servomotori per azionare le pompe idrauliche su-richiesta anziché in modo continuo, combinando le elevate forze di serraggio dei sistemi idraulici con gran parte dell'efficienza energetica degli azionamenti elettrici. Questo design offre un ritorno sull'investimento più rapido rispetto a entrambi i tipi puri, sebbene le riparazioni richiedano tecnici che abbiano familiarità con entrambe le tecnologie. Le prestazioni variano in modo significativo in base al produttore-alcuni modelli ibridi con azionamenti a vite idraulici non raggiungono l'efficienza a livello elettrico-malgrado i servocomandi.

Standard di dimensionamento e classificazione

Le specifiche della macchina sono incentrate su tre parametri critici che determinano la capacità di produzione.

Forza di serraggio, misurato in tonnellate, indica quanta pressione applica la macchina per mantenere chiuso lo stampo durante l'iniezione. Una forza di bloccaggio insufficiente provoca l'apertura parziale dello stampo sotto pressione di iniezione, creando difetti di bava sulle parti. La forza richiesta dipende dall'area proiettata della parte (l'ombra che proietterebbe se vista dalla direzione di iniezione), dalle caratteristiche di flusso del materiale e dal design della cavità. Una semplice regola stima 2-8 tonnellate per pollice quadrato di area proiettata, sebbene i materiali ad alto-flusso e le parti a pareti sottili richiedano forze all'estremità superiore.

Dimensioni del tirodefinisce il volume massimo di plastica che l'unità di iniezione può erogare in un ciclo, generalmente specificato in once o centimetri cubi. Per far corrispondere la dimensione della stampata ai requisiti della parte è necessario calcolare il volume della parte più il sistema di canali che alimenta più cavità. Le macchine funzionano in modo ottimale quando utilizzano il 20-80% della capacità di iniezione; al di sotto di questo intervallo si verifica un degrado incoerente del materiale; sopra mette a dura prova il sistema.

Dimensioni della platina e spaziatura delle colonnedeterminare lo stampo più grande che la macchina può ospitare. Lo stampo deve essere inserito tra i tiranti e montato saldamente sulle piastre. Le macchine moderne spaziano da unità compatte con forza di chiusura di 10 tonnellate e piastre da 200 mm x 200 mm a presse di grandi dimensioni che superano le 5.000 tonnellate con piastre di oltre 2 metri quadrati.

Meccanica dei processi produttivi

Il ciclo di stampaggio a iniezione è costituito da fasi temporizzate con precisione che si ripetono migliaia di volte al giorno.

Bloccaggioavvia ogni ciclo. Il piano mobile avanza e il sistema di bloccaggio si innesta, premendo insieme le metà dello stampo con una forza predeterminata. L'operazione richiede 1-3 secondi a seconda delle dimensioni della macchina.

Iniezioneinizia quando la vite alternativa si spinge in avanti, spingendo la plastica fusa attraverso l'ugello e nella cavità dello stampo. La cavità si riempie fino a circa il 98% utilizzando il controllo della velocità, quindi la macchina passa al controllo della pressione per "riempire" lo spazio rimanente. Questo approccio in due-fasi-chiamato trasferimento da velocità-a-pressione o trasferimento V/P-consente un controllo dimensionale preciso. Il tempo totale di iniezione varia da 0,1 secondi per le parti piccole a diversi secondi per i componenti di grandi dimensioni.

Raffreddamentoinizia immediatamente dopo il completamento dell'iniezione. I canali di raffreddamento ricavati nello stampo fanno circolare il fluido a temperatura-controllata, estraendo calore dalla plastica. Questa fase in genere consuma il 60-80% del tempo di ciclo totale. La custodia di uno smartphone potrebbe raffreddarsi in 15-20 secondi, mentre un componente automobilistico con pareti spesse potrebbe richiedere 60-90 secondi.

Eiezioneavviene una volta che la parte si è sufficientemente solidificata. Lo stampo si apre, i perni di espulsione spingono la parte libera e questa cade su un trasportatore o in un contenitore di raccolta. Il ciclo si ripete immediatamente.

Applicazioni chiave in tutti i settori

Nel 2024, il settore automobilistico rappresentava il 29,0% della quota di mercato delle macchine per lo stampaggio a iniezione. I produttori sostituiscono sempre più i componenti metallici con tecnopolimeri per ridurre il peso del veicolo e migliorare l’efficienza del carburante. Cruscotti, paraurti, pannelli delle portiere, collettori di aspirazione dell'aria e centinaia di componenti più piccoli ora provengono dallo stampaggio a iniezione. Un singolo veicolo moderno contiene 200-400 libbre di parti in plastica stampate a iniezione.

Il packaging è rimasto il segmento applicativo più importante nel 2024 con una quota di mercato del 32,2%. Bottiglie, tappi, contenitori e imballaggi protettivi per dispositivi elettronici provengono tutti da linee di stampaggio a iniezione ad alta velocità. Alcune macchine specializzate-per l'imballaggio completano i cicli in meno di 5 secondi, producendo milioni di tappi o chiusure identici ogni settimana.

L'elettronica rappresenta il segmento in più rapida crescita-, trainato dalla produzione di smartphone, laptop e elettrodomestici. Il settore richiede una precisione eccezionale-che i componenti dell'alloggiamento debbano essere allineati in frazioni di millimetro, richiedendo una progettazione avanzata dello stampo e un rigoroso controllo del processo. Le tendenze alla miniaturizzazione spingono le macchine verso dimensioni di stampa più piccole con maggiore precisione.

Le applicazioni mediche e farmaceutiche impongono i requisiti più severi. Le parti per dispositivi diagnostici, sistemi di somministrazione di farmaci e strumenti chirurgici devono soddisfare le normative FDA e spesso richiedono la produzione in camere bianche-certificate ISO. Tutte le-macchine elettriche dominano questo settore grazie al loro funzionamento-esente da contaminazioni e alla loro precisione.

Selezione della macchina giusta per la tua applicazione

La scelta di una macchina per lo stampaggio a iniezione richiede la corrispondenza delle specifiche alle esigenze di produzione su più dimensioni.

Inizia con i requisiti parziali. Calcola l'area massima proiettata del pezzo più grande per determinare la forza di serraggio minima. Aggiungere un margine di sicurezza del 10-20% per tenere conto delle variazioni dei materiali e delle finestre di processo. Calcolare la dimensione del getto necessaria, inclusi canali e materozze, quindi selezionare una macchina in cui questa rappresenti il ​​30-70% della capacità disponibile.

Considera le caratteristiche del materiale. Alcuni tecnopolimeri richiedono pressioni di iniezione elevate (fino a 30.000 psi) che solo le macchine più grandi possono fornire. I materiali con finestre di lavorazione strette traggono vantaggio dal controllo superiore della temperatura delle macchine elettriche. I polimeri ad alta-temperatura potrebbero richiedere configurazioni di cilindri specializzate.

Valutare le esigenze di volume di produzione. Una macchina capace di cicli di 10 secondi produce 8.640 parti in un periodo di 24 ore. Adatta le capacità del tempo di ciclo ai tuoi requisiti di volume, tenendo conto di un tempo di attività tipico dell'85-90% per la manutenzione programmata.

Fattore di spazio e infrastrutture. Le macchine richiedono spazio per l'unità stessa, il cambio dello stampo, la movimentazione dei materiali e l'accesso dell'operatore. Le macchine idrauliche necessitano di capacità di torri di raffreddamento e sistemi di gestione dei fluidi idraulici. Le macchine elettriche richiedono un servizio elettrico adeguato ma strutture semplificate.

L’analisi finanziaria va oltre il prezzo di acquisto. Le macchine elettriche inizialmente costano di più, ma risparmiano il 40-60% di energia nel corso della loro vita. Le macchine idrauliche necessitano di una manutenzione frequente-la sostituzione di guarnizioni, filtri e fluido idraulico comporta un costo di $ 5.000-$ 15.000 all'anno per le unità su scala industriale.

Lavorare conServizio di stampaggio ad iniezioneFornitori

Non tutti i produttori devono possedere attrezzature per lo stampaggio a iniezione. Molte aziende collaborano con fornitori di servizi specializzati nello stampaggio a iniezione che mantengono parchi macchine diversificati e offrono soluzioni di produzione complete.

I servizi professionali di stampaggio a iniezione eliminano gli investimenti in beni strumentali, che possono variare da 50.000 dollari per le macchine di base a oltre 500.000 dollari per i sistemi di produzione avanzati. I fornitori di servizi distribuiscono i costi delle apparecchiature su più clienti, rendendo la tecnologia-di livello mondiale accessibile per progetti di-volume inferiori.

I fornitori di servizi apportano competenze specializzate nella progettazione di stampi, nella selezione dei materiali e nell'ottimizzazione dei processi. Mantengono rapporti con i produttori di utensili, possono reperire materiali sfusi per vantaggi in termini di costi e dispongono di sistemi di qualità certificati secondo standard di settore come ISO 9001:2015 o ISO 13485 per componenti medici.

Il modello di outsourcing offre flessibilità produttiva. Le aziende possono aumentare o diminuire i volumi senza costi per attrezzature inattive, progettare prototipi prima di impegnarsi nella produzione di attrezzature e accedere a più dimensioni e tipi di macchine per diversi progetti.

Quando valuti i fornitori di servizi di stampaggio a iniezione, verifica che le capacità delle loro macchine corrispondano alle tue esigenze. Richiedi informazioni sulle gamme di forza di chiusura, dimensioni dei colpi e tipi di macchine disponibili. Chiedi informazioni sulle certificazioni di qualità rilevanti per il tuo settore. Rivedi la loro esperienza con i tuoi materiali specifici e le geometrie delle parti. I fornitori affermati mantengono sistemi di documentazione completi che tengono traccia di ogni parametro di produzione per la tracciabilità e il miglioramento continuo.

Panorama del mercato e tendenze tecnologiche

Il mercato globale delle macchine per lo stampaggio a iniezione ha raggiunto i 16,74 miliardi di dollari nel 2024 e prevede una crescita fino a 25,78 miliardi di dollari entro il 2033, con un’espansione del 4,9% annuo. Questa crescita riflette l’aumento del consumo di plastica nei settori automobilistico, degli imballaggi e dei beni di consumo, oltre alla continua sostituzione di apparecchiature obsolete con modelli più efficienti.

Haitian International domina a livello globale con 7.159 dipendenti che operano in 130 paesi e un fatturato annuo di 2,5 miliardi di dollari. Il produttore cinese offre macchine da 28 a oltre 5.000 tonnellate di forza di chiusura a prezzi competitivi. Altri attori importanti includono ENGEL (Austria), ARBURG (Germania), Sumitomo Heavy Industries (Giappone) e Milacron (USA), ciascuno con approcci tecnologici distinti e punti di forza regionali.

Si prevedeva che l’industria automobilistica avrebbe prodotto 95 milioni di veicoli nel 2024, con vendite di veicoli in crescita di oltre il 12% tra il 2022 e il 2023. Questa ripresa dalle interruzioni dovute alla pandemia spinge una domanda sostenuta di macchinari mentre le case automobilistiche espandono la capacità sia dei veicoli convenzionali che di quelli elettrici.

L’innovazione tecnologica si concentra su diverse frontiere. L'integrazione dell'Industria 4.0 aggiunge sensori e connettività che consentono il monitoraggio remoto, la manutenzione predittiva e l'ottimizzazione dei processi-basati sui dati. Gli algoritmi di intelligenza artificiale analizzano migliaia di cicli di produzione per regolare automaticamente i parametri e rilevare anomalie prima che causino difetti. Le macchine per lo stampaggio di componenti multi-possono iniettare materiali o colori diversi in un unico ciclo, riducendo le fasi di assemblaggio e consentendo progettazioni di prodotti complessi.

Le iniziative di sostenibilità rimodellano sia le macchine che i materiali. I produttori sviluppano apparecchiature ottimizzate per la plastica riciclata, che spesso ha caratteristiche di flusso diverse rispetto ai materiali vergini. I polimeri-biologici realizzati da fonti rinnovabili richiedono parametri di lavorazione modificati. I progettisti delle macchine lavorano per ridurre ulteriormente il consumo di energia-alcuni nuovi modelli elettrici utilizzano il 40% di energia in meno rispetto alle macchine elettriche di prima-generazione degli anni '80.

Requisiti di manutenzione e durata operativa

Una corretta manutenzione determina se una macchina per lo stampaggio a iniezione garantisce 10 o 25 anni di servizio produttivo.

I controlli giornalieri richiedono 10-15 minuti. Gli operatori verificano i livelli del fluido idraulico e cercano eventuali perdite, assicurano che tutte le protezioni di sicurezza funzionino correttamente, testano gli arresti di emergenza e ispezionano la tramoggia per rilevare eventuali contaminazioni. Queste ispezioni rapide individuano i problemi prima che causino tempi di inattività o danni.

La manutenzione settimanale comprende la pulizia approfondita della tramoggia, la lubrificazione delle parti mobili secondo il programma del produttore, il controllo dell'usura di tubi e guarnizioni e l'esame dei registri dei dati di processo per la deriva dei parametri. Questo livello richiede 1-2 ore.

Le attività mensili comportano ispezioni più dettagliate. Testare il corretto funzionamento dei sistemi di riscaldamento e raffreddamento. Analizzare le condizioni del fluido idraulico o ispezionare le spazzole del servomotore sulle macchine elettriche. Pulire i gruppi dell'unità di iniezione e dell'unità di bloccaggio. Verificare l'accuratezza dei termoregolatori e dei sensori di pressione. Pianificare 4-6 ore di inattività programmata.

La manutenzione completa annuale richiede ai tecnici di smontare, ispezionare e ricalibrare i componenti principali. Sostituire guarnizioni, tubi flessibili e altri materiali di consumo usurati. Aggiornare il software di controllo. Eseguire controlli elettrici completi. Questo servizio completo richiede 2-3 giorni ma prolunga notevolmente la durata dell'apparecchiatura.

Le macchine idrauliche richiedono una manutenzione significativa e un supporto infrastrutturale, che può comportare costi annuali sostanziali oltre al salario dell’operatore. Il cambio del fluido idraulico, la ricostruzione della pompa e la sostituzione delle guarnizioni costituiscono spese correnti. Le macchine elettriche riducono questi costi ma necessitano di tecnici specializzati per le riparazioni dei servomotori e degli azionamenti.

Una corretta manutenzione combinata con volumi di produzione ragionevoli garantisce una longevità impressionante. Le macchine idrauliche durano in media 15-20 anni nella produzione di-volumi elevati, potenzialmente più a lungo nelle applicazioni a basso volume. Le macchine elettriche, con meno componenti soggetti ad usura, spesso superano i 20 anni. La durata dei progetti ibridi dipende dalla loro architettura specifica, ma generalmente corrisponde o supera i modelli idraulici.

Domande frequenti

Qual è la differenza tra macchine per lo stampaggio a iniezione idrauliche, elettriche e ibride?

Le macchine idrauliche utilizzano fluido pressurizzato per alimentare tutte le funzioni, offrendo una forza elevata e un costo iniziale inferiore ma consumando più energia. Le macchine elettriche utilizzano servomotori per un controllo preciso, un'efficienza energetica superiore e un funzionamento più pulito a prezzi di acquisto più elevati. Le macchine ibride combinano motori elettrici con sistemi idraulici per bilanciare prestazioni, efficienza e costi.

Quanto costa una macchina per lo stampaggio ad iniezione?

Le unità da tavolo per piccole parti partono da circa $ 2.000-$ 5.000. Le macchine idrauliche industriali vanno da $ 50.000 a $ 200.000 a seconda delle dimensioni e delle caratteristiche. Le macchine elettriche in genere costano dai 5.000 ai 200 dollari.000+. I grandi sistemi di produzione con funzionalità multi-cavità e automazione avanzata possono superare i 500.000 dollari. Il costo totale di proprietà comprende i requisiti della struttura, la manutenzione, il consumo energetico e la formazione degli operatori.

Di quale dimensione la macchina per lo stampaggio a iniezione ho bisogno?

Calcola l'area proiettata della tua parte e moltiplicala per 2-8 tonnellate per pollice quadrato per stimare i requisiti di forza di serraggio. Determinare la dimensione del getto aggiungendo il volume della parte più il sistema di canali, quindi selezionare una macchina in cui questo rappresenti il ​​30-70% della capacità. Considera le dimensioni della piastra e la spaziatura delle colonne per garantire che lo stampo si adatti. Consultare i fornitori di attrezzature o i fornitori di servizi di stampaggio a iniezione per un'analisi dettagliata del dimensionamento.

Le macchine per lo stampaggio a iniezione possono gestire la plastica riciclata?

Sì, le macchine moderne trattano materiali riciclati, anche se potrebbero richiedere modifiche dei parametri. La plastica riciclata ha spesso caratteristiche diverse di flusso di fusione e può contenere contaminanti che influiscono sulla lavorazione. Alcuni produttori progettano apparecchiature specializzate ottimizzate per il contenuto riciclato. I trasformatori in genere miscelano materiale riciclato con resina vergine per mantenere proprietà costanti. La percentuale di contenuto riciclato dipende dai requisiti delle parti e dalla disponibilità del materiale.
