Stampaggio ad iniezione di plastica
Il raffreddamento è il parametro più importante quando si parla di riduzione del tempo di ciclo, qualcuno del mio amico che interessa molto lo stampo ad iniezione ancora confonde come progettare il sistema di raffreddamento in stampi ad iniezione, prima di parlare di un disegno ottimale, innanzitutto dobbiamo familiarizzare con il termine e lo standard di progettazione Che verrà utilizzato.
Disposizione di base di raffreddamento
In linea di principio, la temperatura più uniforme nella cavità, meglio il prodotto risultante, i processi di trasferimento di calore più uniformi e rapidi durante il processo di solidificazione, più veloce il processo di raffreddamento e ovviamente più veloce il tempo di ciclo. Progettare, per mantenere il processo di raffreddamento è rapido ed uniforme i canali di raffreddamento dovrebbero essere ricercati più vicino alla parete del prodotto, soprattutto per le regioni di pareti alta e spessa. Quindi i canali di raffreddamento della cavità sono essenziali.

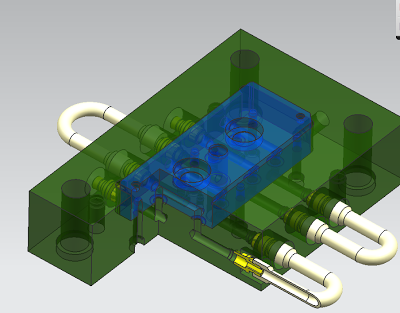

Nell'immagine sopra, è un esempio di layout di raffreddamento connessioni di base, le sue parti sono
A. cavità colorata con blu
2. il verde è base di stampo
Il giallo è il connettore di raffreddamento
4. il bianco è il collegamento del tubo flessibile al collegamento della spina del giunto di raffreddamento
Sul lato sinistro dello stampo in figura sopra, vediamo che due pezzi di giunto di giunzione di raffreddamento (colore giallo) in quel lato, è per l'ingresso e l'uscita della base di muffa di raffreddamento e del canale di raffreddamento dalla macchina.
Rettangolo come Layout
Dipende che uno schema di raffreddamento è un preferito attorno al prodotto, perché il processo di foratura deve essere dritto, quindi la forma è rettangolo, ad eccezione della forma di ingranaggio circolare sarà mantenuta.
