Tecnologia EDM di filo nella produzione moderna a iniezione di stampo
Processi di produzione avanzati per componenti di stampo di precisione
La lavorazione di scarico elettrico a filo (EDM di filo) rappresenta una tecnologia di pietra angolare nelle operazioni del produttore di iniezione di stampi contemporanei, consentendo la creazione precisa di cavità complesse e geometrie intricate essenziali per la produzione di stampaggio di iniezione di alta qualità. Questo processo di produzione avanzato utilizza un filo metallico sottile in continuo mobile come elettrodo, generando scarichi elettrici controllati tra il filo e il pezzo per ottenere la rimozione del materiale attraverso l'erosione termica.

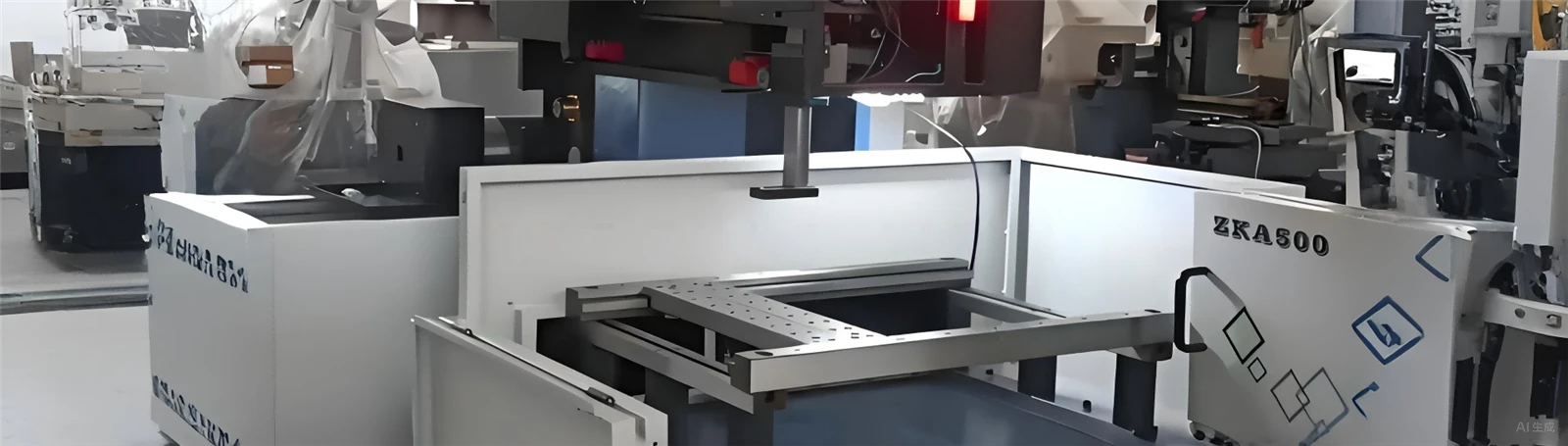

Macchina EDM a filo moderno che dimostra capacità di taglio di precisione per componenti di stampo complessi
Principi fondamentali dell'elaborazione EDM Wire
Il processo EDM del filo opera sul principio dell'erosione di scintilla controllata, in cui un filo elettrodo sottile, tipicamente fatto di ottone o molibdeno, passa attraverso un foro di avviamento pre-perforato nel pezzo. Il filo si muove continuamente in una direzione verticale mentre viene guidato lungo un percorso programmato per creare il profilo desiderato. Durante il funzionamento, una serie di impulsi elettrici rapidi crea scintille tra il filo e il pezzo, con ogni scarica che genera temperature che raggiungono diverse migliaia di gradi Celsius. Questo intenso calore localizzato vaporizza le particelle minuti del materiale del pezzo, che vengono quindi scaricate da un fluido dielettrico che scorre continuamente.
Il divario tra il filo dell'elettrodo e il pezzo, noto come Gap Spark, rimane costante durante il processo di taglio, in genere compreso tra 0,02 e 0,05 millimetri. Questo divario viene mantenuto automaticamente dal sistema di controllo dei servi della macchina, che regola continuamente la velocità di avanzamento in base alle condizioni elettriche nella zona di taglio.
Il fluido dielettrico, di solito acqua deionizzata in macchine a bassa alimentazione o emulsione specializzata in sistemi a valle, svolge molteplici funzioni critiche: raffreddamento della zona di taglio, lavarsi via particelle erose e fornendo l'isolamento elettrico necessario tra gli scarichi.
Classificazione e tipi di macchine EDM di filo
Le macchine EDM a filo sono classificate principalmente in base alla velocità e ai meccanismi di controllo dell'alimentazione del filo. La distinzione tra queste categorie influisce in modo significativo sulla loro applicazione nelle impianti del produttore di iniezione di muffe in tutto il mondo.
EDM a filo di alimentazione rapida
Operarsi con velocità del filo in genere vanno da otto a dieci metri al secondo, usando un filo di molibdeno riutilizzabile.
Offre soluzioni economiche per requisiti di precisione generali nelle operazioni del produttore di iniezione di stampi.
EDM a filo di alimentazione a lento
Funziona a velocità di filo inferiore a 0,2 metri al secondo con rame a direzione singola o filo in ottone.
Rappresenta l'apice della precisione, abilitando le finiture della superficie sono sottili come i micrometri RA 0,8 o meglio.
EDM di filo composito
Combina i vantaggi di entrambe le tecnologie con rozzo ad alta velocità e finitura di precisione a bassa velocità.
Ottieni una migliore qualità della superficie mantenendo velocità e costi di elaborazione ragionevoli.
Varie configurazioni della macchina EDM di filo utilizzate nelle moderne strutture per produttori di iniezione di stampo
Componenti della macchina e architettura del sistema
La comprensione completa dei componenti della macchina EDM di filo è essenziale per ottimizzare la propria applicazione negli ambienti del produttore di iniezione di muffe. La struttura della macchina è costituita da diversi sottosistemi integrati che lavorano in armonia per ottenere una rimozione precisa del materiale.
Letto a macchina e worktable
Il letto della macchina forma le basi, che richiedono smorzamenti di rigidità e vibrazione eccezionali. I letti moderni usano materiali termicamente stabili. La worktable fornisce un movimento controllato dell'asse X e Y attraverso viti a sfera di precisione, mantenendo accuratezze di posizionamento all'interno dei micrometri.
Meccanismo di trasporto del filo
Sottosistema critico che influenza la qualità del taglio. Funzionalità di batteria, sistemi di tensionamento e guide di precisione realizzate in zaffiro sintetico o diamante. Le macchine avanzate includono la filettatura automatica del filo per ridurre i tempi di inattività.
Attacchi di taglio conico
Abilita l'inclinazione del filo controllato per gli angoli di tiraggio nelle cavità dello stampo a iniezione. Guide superiori e inferiori indipendenti creano tagli angolari precisi, in genere che vanno da cinque a trenta gradi.
Parametri elettrici e controllo del processo
La selezione e l'ottimizzazione dei parametri elettrici determinano fondamentalmente il successo delle operazioni EDM di filo nelle applicazioni del produttore di iniezione di stampi. Questi parametri influenzano direttamente la velocità di taglio, la qualità della superficie, la precisione dimensionale e i tassi di consumo di filo.
| Parametro | Gamma tipica | Effetto sul processo |
|---|---|---|
| Tensione dell'impulso | 70-110 volt | Tensioni più elevate aumentano lo spazio di scintilla e la velocità di taglio, ma possono ridurre la qualità della finitura superficiale |
| Picco di picco | Multiple impostazioni tramite amplificatori di potenza | Determina il contenuto energetico; Impostazioni più basse per finiture più fini, più elevate per una rapida rimozione |
| Durata del polso | Microsecondi a decine di microsecondi | Impulsi più brevi producono trame di superficie più fini; Gli impulsi più lunghi aumentano i tassi di rimozione |
| Intervallo di impulsi | 5-250 microsecondi | Consente l'evacuazione dei detriti; Intervalli insufficienti causano instabilità, riducendo l'efficienza eccessiva |
Insight di ricerca
Secondo la ricerca pubblicata sull'International Journal of Machine Tools and Manufacture, "L'ottimizzazione dei parametri EDM attraverso sistemi di controllo adattivo ha dimostrato miglioramenti nel taglio dell'efficienza superiore al 30%, riducendo contemporaneamente la rugosità superficiale fino al 25% nelle applicazioni in acciaio degli strumenti induriti, usati comunemente nella produzione di stampi a iniezione" (Kumar et al., 2023, International Journal Tools e producono di produzione, vol {4} {} {} {} {} vol {4} {}. PP . 45-62, https://doi.org/10.1016/j.ijmachtools.2023.103982).
Questo progresso rappresenta un significativo salto in avanti per le operazioni del produttore di iniezione di muffe che cercano di migliorare sia la produttività che la qualità attraverso l'ottimizzazione dei parametri basati sui dati.
Relazione tra parametri elettrici e finitura superficiale risultante nei processi EDM di filo
Programmazione e generazione di percorsi per gli utensili
La creazione di programmi di taglio accurati costituisce la base di operazioni EDM di successo in strutture per produttori di iniezione di stampi. I moderni controller CNC supportano vari metodi di programmazione, dalla generazione di codice manuale all'integrazione CAD/CAM sofisticata.
Il processo di programmazione inizia con la definizione del sistema di coordinate del pezzo e la creazione di punti di riferimento per un posizionamento accurato. La selezione delle posizioni dei punti di threading richiede un'attenta considerazione della geometria della parte, della distribuzione dello stress del materiale e delle disposizioni di serraggio.
La compensazione del percorso dello strumento rappresenta il raggio del filo e il gap di scintilla per garantire dimensioni finali accurate. Questa compensazione deve considerare non solo il diametro del filo nominale, ma anche le variazioni dovute all'usura e alle condizioni elettriche.
Strategie di taglio multiple si sono evolute per soddisfare i diversi requisiti delle applicazioni del produttore di iniezione di stampo. Il taglio a passaggio singolo fornisce la massima produttività per le operazioni di ruvida o quando su sono sufficienti un'accuratezza moderata, mentre le strategie multi-pass impiegano tagli successivi con energia di scarica progressivamente ridotta.
Riferimento tecnico
"Gli algoritmi di percorso degli strumenti avanzati hanno rivoluzionato la programmazione EDM di filo, consentendo la produzione di contorni 3D complessi con accuratezze inferiori a 5 micrometri. Questi algoritmi ottimizzano le strategie di curva https://doi.org/10.1115/1.4053897).
Procedure di configurazione e allineamento del pezzo
Una corretta configurazione e allineamento del pezzo sono cruciali per raggiungere le esigenti tolleranze richieste nelle operazioni del produttore di iniezione di stampo. La selezione di metodi appropriati di detenzione di lavoro dipende dalla geometria, dalla dimensione, dal peso e dalla accessibilità richiesta.
Impostazione e fissaggio del pezzo di precisione per la lavorazione del filo EDM dei componenti dello stampo
Metodi di montaggio
- Montaggio a sbalzo per l'accessibilità
- Supporti di tipo ponte per la stabilità
- Piastre di dispositivo personalizzato per ripetibilità
Procedure di allineamento
- Comporre metodi indicatore per precisione
- Routine automatiche di ricerca dei bordi
- Verifica elettronica di verticalità
Considerazioni di configurazione
- Distribuzione della forza di serraggio
- Fattori di stabilità termica
- Accesso per il lavaggio dielettrico
- Accessibilità in parte per il threading del filo
Sistemi di fluidi dielettrici e strategie di lavaggio
Il sistema di fluidi dielettrici svolge un ruolo vitale nelle prestazioni EDM di filo, influendo significativamente sulla velocità di taglio, sulla qualità della superficie e sulla stabilità del processo nelle applicazioni del produttore di iniezione di stampi. Il fluido serve molteplici funzioni: raffreddamento della zona di taglio, rimozione di particelle erose, fornendo isolamento elettrico tra scarichi e prevenzione dell'ossidazione di superfici appena tagliate.
Tipi dielettrici
Acqua deionizzata
Dielettrico primario nelle macchine a lenti, offrendo un'eccellente capacità di raffreddamento e residui minimi. La resistività è attentamente controllata tra 5.000 e 200.000 centimetri.
Dielettrici a base di emulsione
Utilizzato nelle macchine a basso prezzo, combinando oli con acqua per creare emulsioni stabili che riducono l'usura del filo mantenendo le capacità di raffreddamento e lavaggio.
Sistemi di lavaggio
La pressione di lavaggio e i modelli di flusso influenzano criticamente la rimozione dei detriti dalla zona di taglio. Il lavaggio insufficiente porta all'accumulo di detriti, causando scarichi secondari che degradano la qualità della superficie.
Le macchine moderne impiegano sistemi di lavaggio programmabili che regolano i modelli di pressione e di flusso in base alla profondità di taglio e alla geometria del pezzo, ottimizzando la rimozione dei detriti riducendo al minimo la deflessione del filo.
Applicazioni nella produzione di stampi a iniezione
La tecnologia EDM Wire è diventata indispensabile nelle moderne operazioni del produttore di iniezione di stampi, consentendo la produzione di componenti complessi di stampo che sarebbero difficili o impossibili da produrre utilizzando metodi di lavorazione convenzionali. La capacità di tagliare materiali induriti con una precisione eccezionale rende il Wire EDM particolarmente prezioso per la produzione di cavità, nuclei e inserti di stampo dopo il trattamento termico.
Produzione di componenti di muffa
Geometrie di cavità complesse con sottosquadri
Nuclei e inserti di precisione dopo il trattamento termico
Fuli per lo spillo di espulsione e canali di raffreddamento
Slot di sfiato e profili intricati
Applicazioni specializzate
Stamping Dies e Progressive Die Components
Profili di punzoni e mafiosi di precisione con spazi stretti
Superfici affusolate per angoli di tiraggio adeguati
Inserti di cavità a pezzi che eliminano i problemi di assemblaggio
Integrità della superficie e considerazioni metallurgiche
Il processo EDM di filo produce caratteristiche di superficie uniche che lo distinguono dai metodi di lavorazione convenzionali, con importanti implicazioni per le applicazioni del produttore di iniezione di stampo. La superficie tagliata è costituita da uno strato di rifusione, noto anche come strato bianco, che si sovrappone a una zona affetta da calore che passa al materiale di base non affetto.
Rilasciare lo strato
In genere vanno da 5 a 50 micrometri di spessore a seconda dei parametri di taglio, costituiti da materiale rapidamente solidificato con microstruttura alterata. Questo strato mostra spesso un aumento della durezza a causa delle velocità di raffreddamento rapide ma può contenere microcrack e sollecitazioni di trazione residue.
Zona affetta da calore
Si estende oltre lo strato di rifusione, esibendo cambiamenti microstrutturali senza scioglimento. Negli acciai per utensili induriti, questa zona può mostrare effetti di tempera che riducono leggermente la durezza. L'estensione dipende principalmente dall'energia di scarico e dalla velocità di taglio.
Topografia di superficie
Differisce fondamentalmente dalle superfici meccanicamente lavorate, che mostra un modello casuale di crateri di scarica sovrapposti. Questa consistenza isotropica fornisce eccellenti proprietà di ritenzione dell'olio, benefiche per le superfici scorrevoli nelle applicazioni di stampo.
Tecniche di controllo e misurazione della qualità
Garantire una qualità costante nelle operazioni EDM di filo richiede procedure complete di misurazione e ispezione su misura per i requisiti del produttore di iniezione di muffe. La verifica della precisione dimensionale impiega in genere macchine di misurazione delle coordinate in grado di rilevare variazioni all'interno di micrometri attraverso geometrie tridimensionali complesse.
Verifica dimensionale
Coordinare macchine di misurazione (CMM) con precisione a livello di micrometro per geometrie 3D complesse. Questi sistemi forniscono rapporti dettagliati sulla conformità dimensionale ai modelli CAD.
Analisi della finitura superficiale
La profilometria a contatto o ottica quantifica i parametri di rugosità. La natura casuale delle superfici EDM richiede lunghezze di campionamento adeguate e posizioni di misurazione multipla.
Controllo della tolleranza geometrica
L'interferometria laser e i livelli elettronici rilevano minuscole deviazioni geometriche che colpiscono planarità, perpendicolarità e parallelismo.
Tecniche di ispezione avanzate
L'ispezione dello spessore e dell'integrità dello strato di rifusione impiega tecniche metallografiche tra cui una sezione trasversale, lucidatura e esame microscopico. La microscopia elettronica a scansione rivela la morfologia superficiale e i potenziali difetti ad alto ingrandimento, mentre la spettroscopia dispersiva di energia identifica i cambiamenti compositivi risultanti dal processo EDM. Queste tecniche analitiche si dimostrano preziose per l'ottimizzazione dei processi e la risoluzione dei problemi nelle richieste applicazioni del produttore di iniezione di stampi in cui l'integrità della superficie influisce direttamente sulle prestazioni e la longevità dello stampo.
Strategie avanzate per il miglioramento della produttività
La massimizzazione della produttività nelle operazioni di EDM di filo richiede un'ottimizzazione sistematica di più fattori interrelati. Per le strutture del produttore di iniezione di muffe, il bilanciamento della velocità di taglio con i requisiti di qualità richiede un'attenta considerazione dei vincoli economici e tecnici.
Sistemi di controllo adattivi
Monitorare continuamente le condizioni di taglio e regolare automaticamente i parametri. Questi sistemi rilevano problemi incipienti e implementano azioni correttive, aumentando le velocità del 20-40% riducendo al contempo la rottura del filo nelle operazioni del produttore di iniezione di stampo.
Strategie multi-pass
Ottimizza il compromesso tra velocità e qualità attraverso l'uso strategico di più passaggi di taglio. I passaggi di ruvida massimizzano i tassi di rimozione durante i passaggi di finitura raggiungono la qualità della superficie richiesta.
Operazione incustodita
Abilita la produzione continua durante le ore non di lavoro con filettatura automatica e monitoraggio sofisticato. L'integrazione con la movimentazione robotica consente la produzione di luci.
Produzione di produzione di EDM di filo automatizzato che migliora la produttività nelle strutture del produttore di iniezione di stampo
Risoluzione dei problemi di sfide comuni
Nonostante i progressi tecnologici, le operazioni EDM di filo occasionalmente affrontano sfide che richiedono diagnosi e risoluzione sistematiche. Comprendere i problemi comuni e le loro soluzioni consente una rapida risposta, riducendo al minimo le interruzioni della produzione negli impianti del produttore di iniezione di muffe.
Rottura del filo
La sfida operativa più frequente con molteplici potenziali cause:
- Parametri di taglio eccessivi
- Condizioni di lavaggio scadenti
- Problemi meccanici
- Problemi del materiale pezzo
Scarsa finitura superficiale
Può derivare da diversi fattori:
- Condizioni di taglio instabili
- Fluido dielettrico contaminato
- Guide di filo usurate
- Selezione inappropriata dei parametri
Inesattezza dimensionale
Le potenziali cause includono:
- Valori di compensazione errati
- Errori geometrici della macchina
- Effetti termici
- Accogliente da stress da lavoro durante il taglio
Tendenze di sviluppo e tecnologie emergenti
L'evoluzione della tecnologia EDM Wire continua ad soddisfare le esigenze di avanzamento delle operazioni del produttore di iniezione di stampi in tutto il mondo. Diverse tendenze emergenti promettono di migliorare ulteriormente la capacità e la produttività nei prossimi anni.
Integrazione dell'intelligenza artificiale
Gli algoritmi di apprendimento automatico consentono l'ottimizzazione predittiva dei parametri di taglio in base alla conoscenza accumulata del processo. Questi sistemi analizzano vasti set di dati, identificando combinazioni di parametri ottimali per materiali e geometrie specifiche.
Sistemi di produzione ibridi
La combinazione di EDM di filo con tecnologie complementari come la fresatura o la macinazione in un'unica piattaforma elimina più configurazioni e riduce i tempi di produzione. Particolarmente prezioso per componenti di stampo complessi che richiedono più processi di produzione.
Materiali a filo avanzato
I fili compositi che incorporano nuclei ad alta conduttività con rivestimenti resistenti all'usura consentono un taglio più rapido mantenendo una qualità della superficie superiore. Benefico per le operazioni del produttore di iniezione di stampo elaborazione di materiali impegnativi.
Sostenibilità ambientale
Sistemi di riciclaggio dielettrico migliorati e strategie di consumo di energia ridotte. La filtrazione avanzata consente una durata dielettrica estesa mantenendo le prestazioni, riducendo i costi e l'impatto ambientale.
