Cosa sono le leghe di tungsteno?
Le leghe di tungsteno sono materiali compositi che combinano il tungsteno (tipicamente 90-97%) con metalli come nichel, ferro o rame. Queste combinazioni preservano le proprietà eccezionali del tungsteno-alta densità, punto di fusione estremo e resistenza superiore, superando al tempo stesso la fragilità del tungsteno puro, rendendoli pratici per applicazioni industriali impegnative.
Perché il tungsteno ha bisogno di lega
Il tungsteno puro presenta un paradosso. Con il punto di fusione più alto di qualsiasi metallo a 3.422 gradi e una densità di 19,3 g/cm³, il tungsteno dovrebbe essere il materiale ideale per condizioni estreme. Eppure la sua fragilità lo rende quasi impossibile da lavorare o modellare in forme complesse. La fusione tradizionale fallisce perché nessun recipiente può contenere tungsteno fuso.
La soluzione è emersa attraverso la metallurgia delle polveri. Mescolando la polvere di tungsteno con metalli accuratamente selezionati e sinterizzandoli al di sotto del punto di fusione, i produttori creano materiali che mantengono i vantaggi principali del tungsteno migliorandone la lavorabilità. I metalli aggiunti si diffondono nel tungsteno durante la sinterizzazione, formando una microstruttura a due fasi dove le particelle sferiche di tungsteno si trovano in una matrice metallica duttile.
Questo approccio ha sbloccato il potenziale del tungsteno. Le industrie che in precedenza non potevano utilizzare il tungsteno a causa di vincoli di produzione, hanno improvvisamente avuto accesso a materiali che combinavano densità estrema e lavorabilità pratica.
Tipi di leghe di tungsteno con nucleo
Leghe pesanti di tungsteno (W-Ni-Fe e W-Ni-Cu)
Queste rappresentano le leghe di tungsteno di maggior successo commerciale, contenenti tipicamente il 90-97% di tungsteno. Il restante 3-10% è costituito da metalli leganti che determinano le caratteristiche specifiche della lega.
W-Ni-Fe (tungsteno-nichel-ferro)domina le applicazioni aerospaziali e di difesa. La lega raggiunge densità comprese tra 16,5{5}}18,5 g/cm³ con resistenze alla trazione superiori a 700 MPa. Il contenuto di ferro fornisce proprietà magnetiche preziose in specifiche applicazioni elettroniche, mentre il nichel migliora la duttilità e la resistenza alla corrosione. Il processo di sinterizzazione del W-Ni-Fe avviene generalmente a 1.440-1.580 gradi in atmosfera di idrogeno, producendo parti a densità quasi totale con eccellenti proprietà meccaniche.
W-Ni-Cu (Tungsteno-Nichel-Rame)offre proprietà non-magnetiche fondamentali per le apparecchiature di imaging medicale e i dispositivi elettronici sensibili. La sostituzione del ferro con il rame riduce la permeabilità magnetica a livelli prossimi a-zero mantenendo una densità comparabile (16,5-18,0 g/cm³). Il compromesso-implica una resistenza alla trazione leggermente inferiore-tipicamente 600-650 MPa rispetto a 700+ MPa per W-Ni-Fe, ma la caratteristica non magnetica lo rende accettabile per applicazioni come la schermatura MRI e l'elettronica di precisione in cui l'interferenza magnetica non può essere tollerata.

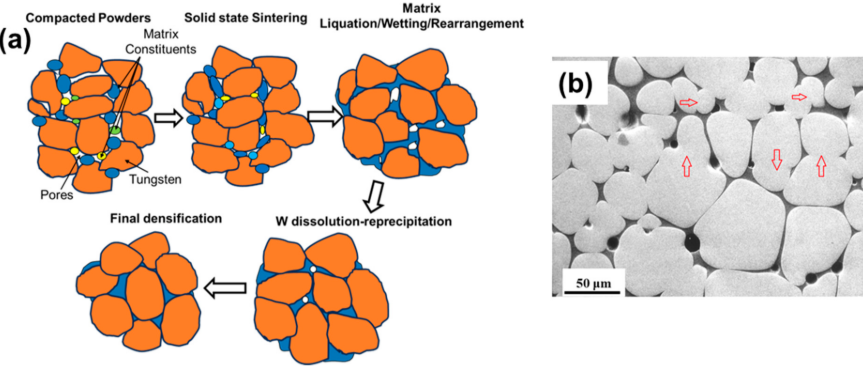

Entrambe le varianti sono sottoposte a sinterizzazione in fase liquida- in cui il nichel crea una fase fusa che facilita la riorganizzazione e la densificazione delle particelle di tungsteno. Questo processo produce la caratteristica microstruttura sferoidale con particelle di tungsteno di 30-60 μm di diametro circondate dalla matrice legante.
Carburo di tungsteno
Sebbene tecnicamente sia un composto piuttosto che una lega tradizionale, il carburo di tungsteno (WC) merita una discussione a causa della sua importanza industriale. Creato facendo reagire la polvere di tungsteno con il carbonio a temperature elevate, il carburo di tungsteno raggiunge una durezza che si avvicina al grado di diamante-9 sulla scala Mohs.
Il materiale contiene il 70-97% di tungsteno con carbonio che riempie gli spazi interstiziali nel reticolo di tungsteno. I leganti di cobalto o nichel (tipicamente 6-15%) tengono insieme i grani di carburo di tungsteno negli utensili da taglio e nelle applicazioni resistenti all'usura.
Il consumo di carburo di tungsteno domina il mercato del tungsteno, rappresentando circa il 60% dell'utilizzo globale di tungsteno. Il mercato globale del carburo di tungsteno ha raggiunto i 17,7 miliardi di dollari nel 2023 e prevede una crescita fino a 31,3 miliardi di dollari entro il 2030, trainato dalla domanda mineraria, edile e della lavorazione dei metalli.
Tungsteno-Leghe di rame
Il rame-tungsteno (W-Cu) combina la bassa espansione termica del tungsteno con l'eccezionale conduttività termica ed elettrica del rame. Queste leghe contengono tipicamente il 10-40% di rame, con W-10Cu e W-20Cu più comuni per le applicazioni di gestione termica.
La sfida nella produzione di W-Cu risiede nella reciproca insolubilità dei metalli-tungsteno e rame non formano una soluzione solida. I produttori superano questo problema attraverso metodi di infiltrazione in cui uno scheletro poroso di tungsteno riceve rame fuso o utilizzando polveri composite ultrafini che raggiungono una migliore omogeneità durante la sinterizzazione.Stampaggio ad iniezione di metallisi è rivelata una tecnica efficace per i componenti W-Cu, in particolare quando si utilizza polvere di tungsteno submicronica (0,7 μm) mescolata con polvere di rame fine, producendo parti con microstruttura uniforme e porosità minima.
Le applicazioni includono contatti elettrici, dissipatori di calore per l'elettronica di potenza e materiali per elettrodi in cui i componenti devono resistere sia a carichi elettrici elevati che a cicli termici.
Leghe di tungsteno-renio
L'aggiunta di renio al tungsteno (tipicamente 3-25%) migliora significativamente la duttilità e aumenta la temperatura di ricristallizzazione. Le leghe W-Re mantengono la resistenza a temperature superiori a 2.500 gradi, rendendole adatte per termocoppie che misurano temperature estreme, ugelli di razzi e componenti di forni ad alta temperatura.
La scarsità e il costo elevato del renio ($ 1.000-3.000 al chilogrammo rispetto ai $ 30-50 del tungsteno) ne limitano il -riutilizzo in applicazioni in cui non esistono alternative. Reattori a fusione nucleare che esplorano W-5Re per componenti rivolti verso il plasma, poiché le aggiunte di renio abbassano la temperatura di transizione duttile-fragile, riducendo il rischio di frattura durante il ciclo termico.
Produzione di leghe di tungsteno
Fondamenti di metallurgia delle polveri
Il punto di fusione di 3.422 gradi del tungsteno rende impossibile la fusione convenzionale. Invece, tutte le leghe di tungsteno si basano sulla metallurgia delle polveri, a cominciare dalla produzione di polvere di tungsteno attraverso la riduzione dell'idrogeno dell'ossido di tungsteno (WO₃) o dell'esafluoruro di tungsteno (WF₆).
Le caratteristiche della polvere-distribuzione delle dimensioni delle particelle, morfologia, contenuto di ossigeno-influiscono in modo critico sulle proprietà finali. Le polveri più fini (1-5 μm) consentono temperature di sinterizzazione più basse e densità finali più elevate, ma devono affrontare sfide di fluidità. I produttori spesso mescolano le dimensioni delle polveri per bilanciare la sinterizzazione con la lavorabilità.
Stampaggio ad iniezione di metalli per geometrie complesse
Lo stampaggio ad iniezione di metalli (MIM) ha rivoluzionato la produzione di componenti in lega di tungsteno per forme complesse. Il processo combina i principi della metallurgia delle polveri con la flessibilità dello stampaggio a iniezione, consentendo la produzione in forma netta-di complesse parti in tungsteno che sarebbero proibitivamente costose da lavorare.
MIM inizia mescolando la polvere di lega di tungsteno con leganti organici (tipicamente polimeri a base di cera-) per creare materia prima con fluidità adatta allo stampaggio a iniezione. Questa materia prima scorre negli stampi ad alta pressione (600-1.800 bar) e temperature (100-195 gradi), formando "parti verdi" con la geometria desiderata.
Il deceraggio rimuove il legante organico mediante estrazione con solvente o decomposizione termica, lasciando una fragile "parte marrone" con circa il 40% di porosità. La sinterizzazione finale densifica la parte, raggiungendo in genere il 95-99% della densità teorica. Per le leghe pesanti di tungsteno, la sinterizzazione in fase liquida- a 1.440-1.580 gradi produce la caratteristica microstruttura a due fasi.
I vantaggi del MIM per le leghe di tungsteno includono tassi di utilizzo del materiale che si avvicinano al 100% (rispetto all'80% di scarto nella lavorazione tradizionale), libertà di progettazione per caratteristiche come sottosquadri e canali interni ed efficienza in termini di costi-per volumi di produzione superiori a 1.000 unità. I componenti medici per la schermatura delle radiazioni, i contrappesi aerospaziali e le applicazioni di difesa sfruttano sempre più le leghe di tungsteno MIM.
Sviluppi della produzione additiva
La fusione laser del letto di polvere (L-PBF) e altre tecniche di produzione additiva rappresentano la frontiera nella produzione di leghe di tungsteno. Questi metodi consentono geometrie precedentemente impossibili e offrono funzionalità di prototipazione rapida.
Tuttavia, l’elevato punto di fusione del tungsteno, il basso assorbimento del laser e lo stress termico durante la solidificazione creano sfide significative. Il cracking rimane il problema principale-il raffreddamento rapido induce gradienti termici che superano la resistenza alla frattura del tungsteno. Una ricerca pubblicata nel 2024 dimostra che l'aggiunta di nanoparticelle di carburo di titanio (2,5% in peso) alla polvere di tungsteno consente una stampa senza crepe-con una densità del 97,8%, sebbene l'implementazione commerciale rimanga limitata.
Proprietà chiave e caratteristiche prestazionali
Vantaggi della densità
Le densità della lega di tungsteno che vanno da 15,8 a 19,0 g/cm³ forniscono una massa senza pari in volumi compatti. Ciò consente applicazioni che richiedono:

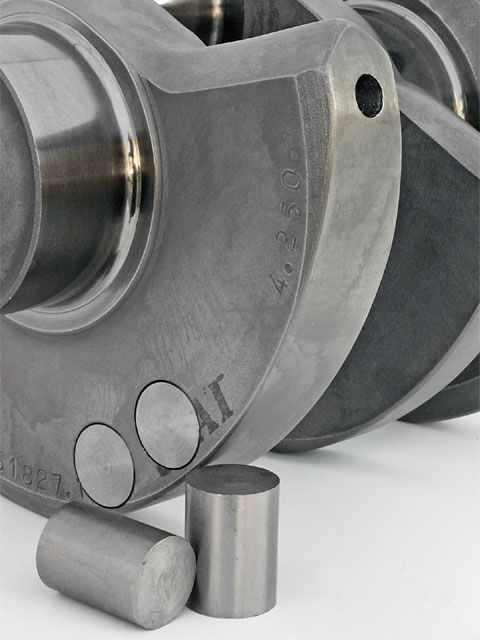

Contrappesi e bilanciamento: Le superfici di controllo degli aerei, i sistemi dei rotori degli elicotteri e i componenti delle auto da corsa utilizzano contrappesi in lega di tungsteno che raggiungono la massa equivalente in un volume inferiore del 30-50% rispetto alle alternative in acciaio.
Schermatura contro le radiazioni: L'elevato numero atomico (74) e la densità del tungsteno lo rendono superiore al piombo per la schermatura dai raggi gamma-e dai raggi X-. Gli scanner TC medici, le apparecchiature radiografiche industriali e gli impianti nucleari richiedono sempre più leghe di tungsteno nonostante i costi dei materiali più elevati, poiché lo spessore ridotto della schermatura consente apparecchiature più compatte.
Resistenza meccanica
La resistenza alla trazione a temperatura ambiente per le leghe W-Ni-Fe raggiunge 700-1.000 MPa, con limiti di snervamento di 600-850 MPa. Ancora più importante, le leghe di tungsteno mantengono la resistenza a temperature elevate dove altri metalli falliscono. A 1.000 gradi, il W-Ni-Fe mantiene circa il 60% della resistenza a temperatura ambiente, consentendo componenti di turbine e parti aerospaziali a sezione calda.
La temperatura di sinterizzazione influenza in modo critico le proprietà meccaniche. La ricerca sulle leghe W-Ni-Fe al 90% di tungsteno mostra che la sinterizzazione ottimale a 1.440 gradi produce una resistenza alla trazione massima di 1.920 MPa con un limite di snervamento di 1.087 MPa. Sia la sotto- che la sovra-sinterizzazione riducono le prestazioni-una temperatura insufficiente lascia una densificazione incompleta, mentre una temperatura eccessiva provoca un ingrossamento del grano che indebolisce i confini delle particelle.
Proprietà termiche
Le leghe di tungsteno combinano bassi coefficienti di dilatazione termica (4,3-6,5 × 10⁻⁶/K) con una buona conduttività termica (80-120 W/m·K). Questo abbinamento previene la distorsione termica nei componenti di precisione soggetti a variazioni di temperatura.
Le leghe W-Cu ottimizzano questa caratteristica, bilanciando la stabilità termica del tungsteno con la conduttività di 400 W/m·K del rame. I produttori di elettronica di potenza utilizzano substrati W-Cu in applicazioni in cui i semiconduttori generano un intenso riscaldamento localizzato-il rame diffonde il calore in modo efficiente mentre il tungsteno corrisponde al coefficiente di espansione del semiconduttore, prevenendo guasti indotti da stress-.
Applicazioni industriali
Aerospaziale e Difesa
L'industria aerospaziale consuma circa il 25-30% della produzione mondiale di leghe di tungsteno. Le applicazioni spaziano dagli aerei commerciali ai sistemi militari.
Contrappesi: Gli aerei moderni contengono 50-150 kg di leghe di tungsteno nei contrappesi delle superfici di controllo, nei componenti del carrello di atterraggio e negli smorzatori di vibrazioni. Il Boeing 787, ad esempio, utilizza contrappesi in lega di tungsteno ottenendo un risparmio di spazio e peso del 40% rispetto ai precedenti modelli in acciaio.
Penetratori di energia cinetica: Le munizioni militari-perforanti sfruttano la densità e la forza del tungsteno. A velocità di impatto superiori a 1.500 m/s, i penetratori in lega di tungsteno mantengono l'integrità strutturale concentrando l'energia cinetica su una piccola area, sconfiggendo l'acciaio per armature fino a 150 mm di spessore. Il comportamento autoaffilante del tungsteno-durante la penetrazione offre vantaggi rispetto alle alternative all'uranio impoverito, anche se continuano i dibattiti riguardo alle prestazioni comparative.
Applicazioni mediche
La radioterapia e l’imaging medico guidano la domanda di leghe di tungsteno nel settore sanitario. I collimatori multi-foglia negli acceleratori lineari utilizzano foglie in lega di tungsteno (tipicamente W-Ni-Fe) per modellare con precisione i fasci di radiazioni per il trattamento del cancro. Ogni collimatore contiene 5-10 kg di lega di tungsteno, con una base installata globale che supera le 15.000 unità.
I collimatori per scanner CT utilizzano W-Ni-Cu per proprietà non-magnetiche compatibili con le apparecchiature MRI vicine nelle suite di imaging multi-modali. Il segmento di mercato delle leghe di tungsteno medicali è cresciuto dell’8,3% annuo nel periodo 2020-2024, raggiungendo circa 280 milioni di dollari nel 2024.
Elettronica e Semiconduttori
La produzione di semiconduttori si basa sulle leghe di tungsteno per bersagli di sputtering, crogioli e dispositivi ad alta-temperatura. Il passaggio alla litografia ultravioletta estrema (EUV) ha aumentato la domanda di leghe di tungsteno nelle pellicole delle fotomaschere e nei componenti del reticolo a causa della trasparenza del tungsteno alle lunghezze d'onda EUV combinata con la stabilità strutturale.
I dissipatori di calore per l'elettronica ad alta-potenza specificano sempre più spesso le leghe W-Cu. Un tipico modulo di potenza negli inverter per veicoli elettrici utilizza piastre base W-Cu (contenuto di Cu del 10-20%) per gestire densità di potenza di 200-500 W/cm² mantenendo la planarità entro 50 μm a temperature di esercizio da -40 gradi a 175 gradi.
Petrolio e gas
Gli strumenti di perforazione a fondo pozzo utilizzano leghe pesanti di tungsteno in apparecchiature di smorzamento delle vibrazioni e componenti di perforazione direzionale. La densità consente a stringhe di perforazione più lunghe di mantenere la pressione sul fondo-del foro mentre il materiale resiste a pressioni di 10,000+ psi e a temperature superiori a 150 gradi riscontrate nei pozzi profondi.
Le aggiunte di "metalli pesanti" in lega di tungsteno al fango di perforazione aumentano la densità del fluido per il controllo della pressione nelle formazioni ad alta-pressione, fornendo un'alternativa alla barite che offre una migliore fluidità e un minore impatto ambientale.
Analisi comparativa dei materiali
Rispetto ai materiali alternativi ad alta{0}}densità, le leghe di tungsteno presentano vantaggi e limiti distinti:
Contro piombo e leghe di piombo: Il tungsteno fornisce una densità 1,7 volte maggiore con una resistenza superiore ed elimina i problemi di tossicità. Lo svantaggio in termini di costi (leghe di tungsteno $ 40-80 $/kg contro piombo $ 2-3/kg) limita il tungsteno alle applicazioni che giustificano il premio: aerospaziale, dispositivi medici ed elettronica dove i requisiti di prestazione o le normative escludono il piombo.
Contro l’uranio impoverito: Densità comparabile (18,9-19,1 g/cm³ per entrambi i materiali) ma il tungsteno evita problemi di radioattività e requisiti speciali di manipolazione. Le applicazioni militari continuano a discutere sulle prestazioni relative, con l’uranio impoverito che offre una penetrazione dell’armatura leggermente superiore, ma il tungsteno che fornisce vantaggi ambientali e politici.
Rispetto agli acciai ad alta-densità: Le leghe di tungsteno raggiungono un vantaggio di densità di 2,3 volte rispetto all'acciaio (7,85 g/cm³), consentendo contrappesi di massa equivalenti nel 40-45% del volume. Laddove i vincoli di spazio dominano la progettazione, il tungsteno giustifica costi 10-15 volte superiori rispetto all’acciaio.
Dinamiche di mercato e prospettive
La valutazione del mercato globale del tungsteno ha raggiunto i 4,7 miliardi di dollari nel 2024, prevedendo una crescita a 11,6 miliardi di dollari entro il 2031 con un tasso di crescita annuo composto del 7,8%. La concentrazione dell’offerta in Cina (circa l’80% della produzione globale) crea vulnerabilità alle restrizioni commerciali e alla volatilità dei prezzi.
Il segmento del carburo di tungsteno domina il consumo, ma la crescita delle leghe pesanti di tungsteno accelera dell'8-9% annuo, spinta dall'elettrificazione aerospaziale (che richiede componenti ad alta-densità nei sistemi di propulsione elettrica con vincoli di spazio), dall'espansione delle apparecchiature mediche e dai programmi di modernizzazione della difesa.
Le considerazioni sulla sostenibilità influenzano sempre più la scelta delle leghe di tungsteno. Le iniziative di riciclaggio dei materiali recuperano il tungsteno da rottami di utensili e munizioni esaurite, con tassi di riciclaggio che raggiungono il 30-35% nei mercati sviluppati. Le funzionalità quasi-net-share dello stampaggio a iniezione di metalli riducono lo spreco di materiale dal 70-80% nella lavorazione tradizionale a meno del 5%, migliorando il profilo ambientale delle leghe di tungsteno.
Le direzioni di ricerca si concentrano su:
Ottimizzazione della produzione additiva: Sviluppo di processi di stampa-esenti da crepe che consentono geometrie complesse impossibili con gli attuali approcci alla metallurgia delle polveri o MIM.
Matrici di leghe ad alta-entropia: Sostituzione delle matrici tradizionali Ni-Fe o Ni-Cu con leghe a più-principali-elementi che possono migliorare la stabilità alle alte-temperature e la resistenza alla corrosione.
Rinforzo su nanoscala: Incorporano dispersioni di ossido (Y₂O₃, La₂O₃) o particelle di carburo per rafforzare i bordi dei grani e migliorare la resistenza allo scorrimento viscoso per temperature superiori a 1.200 gradi.
L’intersezione tra innovazione produttiva e domanda applicativa posiziona le leghe di tungsteno per un utilizzo esteso in tutti i settori tecnologici, in particolare laddove condizioni estreme richiedono materiali che bilancino molteplici proprietà critiche che nessuna alternativa può eguagliare.
Domande frequenti
Cosa rende le leghe di tungsteno diverse dal tungsteno puro?
Le leghe di tungsteno combinano il tungsteno con metalli come nichel, ferro o rame per superare la fragilità del tungsteno puro pur mantenendo la sua elevata densità e resistenza. Il tungsteno puro è difficile da lavorare e formare, mentre le leghe di tungsteno con un contenuto di tungsteno del 90-97% possono essere lavorate con precisione utilizzando tecniche convenzionali. I metalli aggiunti creano una matrice duttile attorno alle particelle di tungsteno, consentendo forme complesse impossibili con il tungsteno puro.
Perché le leghe di tungsteno sono più costose di altri materiali densi?
I costi di estrazione e lavorazione del tungsteno portano i prezzi a 30-50 dollari al chilogrammo per la polvere di tungsteno, rispetto ai 2-3 dollari per il piombo. Il processo di metallurgia delle polveri aggiunge ulteriori costi attraverso la sinterizzazione, che richiede forni specializzati che operano a 1.400-1.600 gradi in atmosfere controllate. Tuttavia, le prestazioni superiori delle leghe di tungsteno, la non tossicità rispetto al piombo e l'eliminazione dei requisiti di manipolazione radioattiva rispetto all'uranio impoverito giustificano il premio nelle applicazioni che richiedono la massima densità senza compromessi.
È possibile saldare o lavorare le leghe di tungsteno dopo la sinterizzazione?
La lavorazione delle leghe di tungsteno è fattibile utilizzando utensili in metallo duro o diamante policristallino, sebbene i tassi di usura dell'utensile superino quelli dell'acciaio di 3-5 volte. La rettifica, l'elettroerosione (lavorazione con scarica elettrica) e il taglio laser funzionano in modo efficace. La saldatura tradizionale fallisce a causa dell'elevato punto di fusione del tungsteno e della tendenza alla rottura a caldo. Tecniche specializzate come la saldatura a fascio di elettroni o la saldatura a gas inerte di tungsteno (TIG) con elettrodi di tungsteno puro consentono l'unione in applicazioni limitate, sebbene il fissaggio meccanico o la brasatura spesso si rivelino più pratici.
Qual è il tempo di consegna tipico per i componenti personalizzati in lega di tungsteno?
Le tempistiche di produzione variano in base al metodo di produzione e alla complessità. Lo stampaggio a iniezione di metalli richiede in genere 8-12 settimane inclusa la progettazione degli strumenti per i nuovi componenti, scendendo a 4-6 settimane per ordini ripetuti. La metallurgia delle polveri tradizionale con lavorazione meccanica si estende a 10-14 settimane per le quantità di prototipi. La produzione additiva riduce le tempistiche dei prototipi a 2-3 settimane, ma rimane limitata in termini di dimensioni delle parti e densità, limitandola ad applicazioni proof-of-concept piuttosto che a componenti di produzione per la maggior parte dei settori.
