Cos'è il limite del grano?

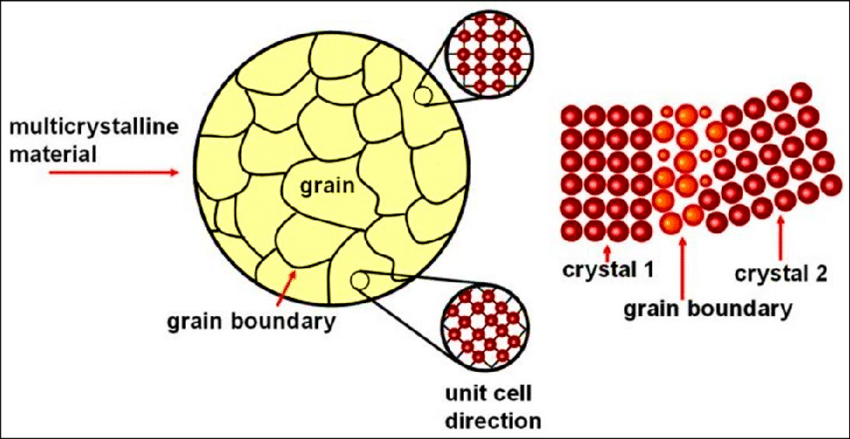

Un confine di grano è l'interfaccia tra due grani cristallini con orientamenti diversi nei materiali policristallini. Questi confini si formano dove i singoli cristalli si incontrano durante la solidificazione, creando regioni di disallineamento atomico tipicamente larghe 1-3 atomi che influenzano profondamente la forza del materiale, la resistenza alla corrosione e le proprietà elettriche.

Comprendere i confini del grano a livello atomico

Quando i metalli solidificano dallo stato fuso o subiscono cristallizzazione, i singoli cristalli crescono da più punti di nucleazione. Ogni cristallo, chiamato grano, sviluppa un proprio orientamento cristallografico. Nel punto in cui questi grani si incontrano, il reticolo atomico non riesce a mantenere un perfetto allineamento, con conseguenti difetti bidimensionali ai confini dei grani che alterano radicalmente il comportamento del materiale.

La struttura atomica ai bordi dei grani differisce notevolmente dal reticolo ordinato all'interno dei grani. Gli atomi nelle regioni di confine del grano non hanno un allineamento esatto con i grani adiacenti, creando zone di disordine strutturale ed elevata energia. Questa interruzione si estende solo per 1-3 diametri atomici in larghezza, ma il suo impatto si estende all’intero materiale.

Classificazione dei confini del grano

I confini dei grani sono sistematicamente classificati in base al disorientamento cristallografico tra grani adiacenti, con la soglia critica generalmente fissata a 10-15 gradi.

Confini della grana-a basso angolo

I bordi dei grani a basso- angolo (LAGB), chiamati anche bordi dei sottograni, mostrano orientamenti errati inferiori a circa 15 gradi. La loro struttura comprende matrici organizzate di dislocazioni-difetti di linea nel reticolo cristallino. Per i confini inclinati, dove l'asse di rotazione è parallelo al piano di confine, le dislocazioni dei bordi formano pareti regolari. I confini della torsione, con assi di rotazione perpendicolari al confine, incorporano serie di dislocazioni delle viti.

La spaziatura delle dislocazioni nei LAGB diminuisce all'aumentare del disorientamento. Man mano che i grani si piegano ulteriormente durante la deformazione, più dislocazioni si accumulano per formare un muro in crescita, dividendo infine il grano in sotto-grani con orientamenti distinti.

Confini della grana ad alto-angolo

I bordi dei grani ad alto- angolo (HAGB) presentano disorientamenti superiori a 15 gradi e mostrano strutture considerevolmente più disordinate con ampie aree di scarso adattamento atomico. A differenza dei LAGB, le loro proprietà rimangono in gran parte indipendenti da specifici angoli di disorientamento, ad eccezione di alcuni confini speciali.

Originariamente ipotizzato come strati amorfi o liquidi-, questo modello non è riuscito a spiegare la resistenza dei bordi dei grani osservata. La microscopia elettronica ha rivelato che gli HAGB, sebbene disordinati, mantengono il carattere cristallino attraverso unità strutturali dipendenti sia dal disorientamento che dall'orientamento del piano di interfaccia.

Confini speciali

All'interno della categoria dell'alto-angolo esistono confini speciali in particolari orientamenti che mostrano energie interfacciali nettamente inferiori. Il modello Coincidence Site Lattice (CSL) identifica questi confini: quando reticoli cristallini adiacenti si compenetrano a determinati angoli di disorientamento, si forma un superreticolo comune, caratterizzato da un numero di coincidenza Σ che rappresenta il rapporto tra CSL e i volumi delle singole celle reticolari.

I confini gemelli rappresentano un caso speciale importante in cui i piani cristallografici attraverso il confine formano immagini speculari senza disadattamento atomico. Questi confini mostrano eccezionale stabilità e resistenza al degrado.

Il rapporto Hall-Petch: confini e forza del grano

Una delle implicazioni pratiche più significative dei bordi di grano emerge dal loro effetto di rafforzamento, quantificato dalla relazione Hall-Petch.

Il meccanismo di rafforzamento

I confini dei grani interrompono il movimento delle dislocazioni attraverso i materiali, rendendo la dimensione ridotta dei cristalliti un approccio di rafforzamento comune. Quando le dislocazioni-portatori primari della deformazione plastica-incontrano i bordi dei grani, il cambiamento dell'orientamento cristallografico impedisce il loro movimento nei grani adiacenti.

L'equazione di Hall-Petch descrive matematicamente questa relazione: σy=σ0 + ky/√d, dove σy rappresenta il carico di snervamento, σ0 è la resistenza del reticolo al movimento di dislocazione, ky è un coefficiente di rinforzo specifico del materiale- e d è il diametro medio dei grani.

Questa relazione di radice quadrata-inversa indica che dimezzare la dimensione dei grani aumenta significativamente la resistenza allo snervamento. Le dimensioni dei grani più piccole diminuiscono la spaziatura media tra gli ostacoli che impediscono il movimento della dislocazione, rendendo l’affinamento della dimensione dei grani un meccanismo di rafforzamento efficace.

Il fenomeno della dimensione critica dei grani

La relazione Hall-Petch incontra limitazioni su scala nanometrica. I materiali raggiungono la massima resistenza allo snervamento a dimensioni dei grani di circa 10 nanometri, al di sotto della quale domina un altro meccanismo di snervamento-scorrimento dei confini dei grani-.

Questo fenomeno Hall-Petch inverso si verifica perché quando i confini dei grani comprendono una percentuale così elevata del volume materiale, i grani possono muoversi facilmente l'uno rispetto all'altro anziché accumulare dislocazioni. Recenti simulazioni di dinamica molecolare confermano che al di sotto delle soglie critiche (che variano in base al materiale, in genere 3-12 nm), la resistenza diminuisce man mano che la dimensione del grano diminuisce ulteriormente.

Ingegneria dei confini del grano nella produzione

I moderni processi di produzione manipolano deliberatamente i bordi dei grani per ottimizzare le proprietà dei materiali, con particolare importanza nello stampaggio a iniezione di metalli (Produzione MIM) e produzione di leghe avanzate.

Applicazioni di stampaggio ad iniezione di metalli

Nella produzione MIM, la composizione personalizzata delle materie prime e il controllo preciso delle particelle di polvere contribuiscono a migliorare la struttura dei grani e le condizioni al contorno dei grani, con conseguente densità ottimale delle parti, massima resistenza alla rottura e migliori caratteristiche di allungamento. La fase di sinterizzazione del MIM determina in modo critico l'architettura finale del bordo del grano.

Durante la sinterizzazione MIM, la distribuzione degli elementi e il contenuto di fase determinano le proprietà del materiale ottenute, con la segregazione del cromo ai bordi dei grani che influenza la formazione della fase negli acciai inossidabili. A differenza di altri processi di fusione, il MIM produce una densità molto elevata (95-98%) con strutture a grana fine e uniformi, offrendo proprietà meccaniche superiori che si avvicinano alle prestazioni del materiale lavorato.

Il controllo delle caratteristiche del bordo grano nella produzione MIM consente:

Personalizzazione precisa delle proprietà meccaniche per applicazioni specifiche

Maggiore resistenza alla corrosione grazie alla chimica dei confini controllata

Stabilità dimensionale migliorata durante il ciclo termico

Ottimizzazione delle proprietà magnetiche nelle leghe magnetiche dolci

Strategie di ingegneria dei confini del grano industriale

L'elaborazione termomeccanica trasforma le reti caotiche di confini dei grani in matrici organizzate di confini gemelli coerenti che mostrano una resistenza alla propagazione delle cricche fino a tre volte maggiore rispetto ai confini casuali dei grani. Tecniche come la pallinatura laser-shock creano strutture a grana gradiente in cui i grani ultrafini superficiali assorbono le sollecitazioni cicliche mentre il materiale sfuso mantiene l'integrità alle alte-temperature.

Sviluppi recenti dimostrano che l'ingegneria dei bordi dei grani può migliorare contemporaneamente la resistenza e la duttilità a temperature elevate introducendo distribuzioni di fase eterogenee o dentellature dei bordi dei grani, superando la fragilità della temperatura intermedia che limita le applicazioni pratiche.

Proprietà fisiche influenzate dai confini del grano

I confini dei grani influenzano praticamente ogni proprietà materiale attraverso la loro struttura atomica disgregata e lo stato energetico elevato.

Conducibilità elettrica e termica

I bordi dei grani tendono a diminuire sia la conduttività elettrica che termica dei materiali. Le disposizioni atomiche disordinate disperdono elettroni e fononi (quanti di vibrazione termica), impedendone il trasporto. Questo effetto diventa pronunciato nei semiconduttori policristallini e nei materiali termoelettrici dove la dispersione dei bordi dei grani limita in modo critico le prestazioni.

Recenti calcoli teorici rivelano che i difetti puntuali si concentrano vicino a determinati tipi di bordi del grano, influenzando in modo significativo le proprietà elettroniche, inclusa la riduzione del gap di banda.

Corrosione e degrado chimico

I confini del grano fungono da siti preferiti per l'inizio della corrosione e la precipitazione di nuove fasi da soluzioni solide. Gli atomi ai bordi del grano si dissolvono o si corrodono più facilmente degli atomi all'interno del grano.

Questa suscettibilità deriva da diversi fattori:

Un maggiore disordine atomico aumenta la reattività chimica

L'energia elevata promuove le reazioni di dissoluzione

La segregazione delle impurità crea differenze di composizione

L'impoverimento di cromo ai bordi del grano negli acciai inossidabili, spesso superiore al 12%, contribuisce alla corrosione intergranulare e alla tensocorrosione

Diffusione e trasporto di massa

I bordi dei grani rappresentano superfici dove i processi di trasporto, in particolare la diffusione, si verificano prevalentemente a causa della loro struttura disordinata. Il concetto di "diffusione a corto-circuito" descrive come gli atomi migrano ordini di grandezza più velocemente lungo i confini dei grani che attraverso l'interno del reticolo cristallino.

Questa diffusione migliorata si rivela fondamentale durante:

Sinterizzazione e densificazione nella metallurgia delle polveri

Deformazione da creep a temperature elevate

Reazioni di precipitazione e trasformazione di fase

Segregazione delle impurità e formazione della carnagione limite

Tecniche avanzate di caratterizzazione

La moderna comprensione dei confini dei grani si basa su sofisticati metodi di caratterizzazione che operano su scale di lunghezza.

Diffrazione di retrodiffusione di elettroni (EBSD)

I confini dei grani sono caratterizzati da cinque parametri rotazionali che descrivono il disorientamento e l'orientamento del piano limite, più tre parametri traslazionali che descrivono gli spostamenti atomici. La mappatura EBSD consente la misurazione sistematica di questi parametri su ampie aree campione, generando distribuzioni statistiche dei tipi di confine.

Microscopia elettronica a trasmissione

La microscopia elettronica a trasmissione con risoluzione--all'avanguardia-a risoluzione atomica-combinata con simulazioni computerizzate avanzate consente l'osservazione diretta delle strutture atomiche dei bordi dei grani. Studi recenti hanno rivelato disposizioni inaspettate degli atomi di ferro che formano strutture icosaedriche simili a gabbie ai confini dei grani di titanio, mettendo in discussione la comprensione precedente.

Previsione computazionale

Per alcuni bordi di grano come Σ9 nei cristalli cubici a corpo -centrato, le strutture atomiche si dimostrano incommensurabili con le periodicità cristalline adiacenti, mostrando un denso impaccamento di ammassi icosaedrici nei nuclei di confine. I moderni algoritmi di previsione della struttura dei bordi dei grani possono generare e studiare queste disposizioni complesse, consentendo la previsione delle proprietà prima della sintesi sperimentale.

Applicazioni emergenti e direzioni future

L’ingegneria dei confini di grano rappresenta una frontiera nella progettazione dei materiali con applicazioni in espansione.

Elettrocatalisi e accumulo di energia

L’ingegneria dei confini del grano è emersa come un percorso praticabile per ottenere prestazioni elettrocatalitiche migliorate nei sistemi di stoccaggio dell’energia rinnovabile. La densità controllata dei bordi dei grani negli assemblaggi di nanoparticelle attraverso la manipolazione della frequenza di collisione durante la sintesi dimostra una correlazione diretta con una maggiore attività di reazione di riduzione dell'ossigeno.

I confini del grano fungono da siti attivi per le reazioni elettrochimiche, con il loro disordine atomico che fornisce ambienti di coordinazione distinti dalle superfici cristalline. La segregazione del boro ai bordi del grano previene il degrado strutturale, contribuendo a una notevole stabilità elettrochimica.

Integrazione della produzione avanzata

Nella produzione additiva, le reti di dislocazione che collegano le particelle di carburo ai bordi dei grani consentono l'eliminazione delle dannose fasi continue di precipitazione ai bordi dei grani, ottenendo un'eccellente sinergia di resistenza-duttilità. Ciò rappresenta un cambiamento di paradigma dalla semplice selezione delle leghe alla scultura attiva di architetture atomiche per esigenze specifiche.

Materiali bi-dimensionali

I confini dei grani nei materiali bi-dimensionali svolgono un ruolo critico nelle proprietà e nelle prestazioni dei dispositivi, con una ricerca continua sulla caratterizzazione, la manipolazione della configurazione e della densità e le relazioni tra proprietà e struttura. Questi bordi di grano atomicamente sottili offrono un controllo senza precedenti sulle proprietà elettroniche e ottiche.

Domande frequenti

Cosa causa la formazione dei bordi dei grani?

I confini del grano si formano durante la solidificazione o la ricristallizzazione quando più nuclei cristallini crescono simultaneamente da posizioni diverse. Poiché ciascun nucleo adotta un orientamento cristallografico casuale, i grani in crescita inevitabilmente si incontrano in interfacce dove i loro reticoli non possono allinearsi perfettamente, creando i confini dei grani. La dimensione e la distribuzione dei grani dipendono dalla velocità di raffreddamento, dalla densità di nucleazione e dalle condizioni di trattamento termico.

È possibile eliminare del tutto i confini dei grani?

L'eliminazione completa richiede la crescita di singoli cristalli in cui gli atomi mantengono un orientamento uniforme in tutto il materiale. Sebbene sia fattibile per alcune applicazioni,-in particolare wafer di semiconduttori e pale di turbine,-la produzione di cristalli singoli si rivela costosa e poco pratica per la maggior parte delle applicazioni strutturali. Invece, l'ingegneria si concentra sul controllo del carattere, della distribuzione e della chimica dei bordi dei grani per ottimizzare le proprietà.

In che modo i confini dei grani influiscono sulla riciclabilità dei materiali?

I bordi del grano generalmente non compromettono la riciclabilità poiché si riformano durante i cicli di rifusione e risolidificazione. Tuttavia, la segregazione delle impurità ai confini può concentrare elementi indesiderati, richiedendo potenzialmente la diluizione con materiale vergine. La struttura stessa dei grani si ripristina durante il ritrattamento, sebbene la storia termica influenzi la distribuzione granulometrica finale nei prodotti riciclati.

Qual è la granulometria ottimale per i materiali strutturali?

La dimensione ottimale della grana dipende dai requisiti dell'applicazione. Per la resistenza a temperatura ambiente, i grani più fini (1-10 micrometri) si rivelano vantaggiosi grazie al rinforzo Hall-Petch. Per le applicazioni ad alta temperatura, i grani più grossi riducono l'area del bordo del grano, minimizzando i tassi di scorrimento. Applicazioni specializzate possono richiedere distribuzioni bimodali che combinano grani fini per resistenza con grani grossi per resistenza alle crepe.

Implicazioni pratiche per la selezione dei materiali

Comprendere i confini dei grani trasforma la selezione dei materiali da scelte empiriche a decisioni basate sulla fisica-. Quando si specificano i materiali, gli ingegneri dovrebbero considerare:

Per applicazioni-ad alta resistenza: dare priorità alle dimensioni della grana fine per massimizzare il rafforzamento Hall-Petch, in particolare negli acciai strutturali e nelle leghe aerospaziali che operano a una temperatura inferiore a 0,4 volte la loro temperatura di fusione.

Per servizi ad alta-temperatura: Selezionare materiali con stabilità dei bordi dei grani attraverso strutture a grana grossa o speciali tecniche di ingegneria dei bordi. L’incorporazione di protocolli di ingegneria dei confini di grano negli standard, come il codice dei materiali nucleari 2024 di ASME, riflette la maturazione di questi approcci.

Per applicazioni-resistenti alla corrosione: specificare i materiali resistenti alla sensibilizzazione del bordo grano, come gli acciai inossidabili a basso-carbonio o i gradi stabilizzati. Nei processi di produzione MIM, controllare le atmosfere di sinterizzazione per prevenire una segregazione dannosa.

Per applicazioni elettroniche: Bilanciare la dimensione dei grani rispetto ai requisiti di conduttività, riconoscendo che la dispersione dei bordi dei grani riduce la mobilità dei portatori ma può migliorare alcune proprietà termoelettriche.

La padronanza della scienza dei confini dei grani consente agli ingegneri di manipolare le proprietà dei materiali su scala nanometrica, offrendo allo stesso tempo miglioramenti delle prestazioni su scala macro. Dalla produzione MIM di componenti di precisione all'ingegneria dei bordi dei grani nelle leghe dei reattori nucleari, queste interfacce tra i cristalli rappresentano sia vulnerabilità da gestire che opportunità da sfruttare nella progettazione di materiali avanzati.
